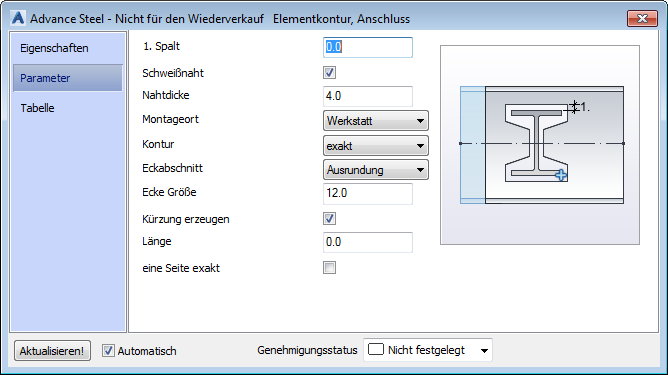

Dialogfeld Elementkontur, Anschluss: Registerkarte Parameter

Mit den Parametern der Tabelle können Sie die Form der Elementkontur ändern.

1. Spalt	Definiert den Abstand zwischen dem Träger und der Kontur.
Schweißnaht	Erstellt eine Schweißnaht zwischen zwei Elementen.
Nahtdicke	Gibt die Dicke der Schweißnaht an.
Montageort	Wählen Sie den Nahttyp aus der Liste aus.
Kontur	Wählen Sie die Methode zum Schneiden des Trägers: Ein Rechteck, das den umhüllenden Querschnitt des durchdringenden Elements darstellt. Die genaue Kontur des Querschnitts (mit Radien als geraden Schnitten)
Umhüllender Querschnitt	Exakter Querschnitt
Eckabschnitt	Für eine exakte Kontur wählen Sie die Form der Konturecke: Ausrundung: Erstellt abgerundete Ecken. Die Größe der Ausrundung wird geändert, indem Sie den Radius im Feld Eckgröße einstellen. Fase: Erstellt gefaste Ecken. Die Größe der Ausrundung wird geändert, indem Sie die Seitenlänge im Feld Eckgröße einstellen.
Ecke Größe	Definiert die Größe der Ecke.
Kürzung erzeugen	Kürzt oder verlängert den verarbeiteten Träger.
Länge	Passt die Trägerlänge an.
Eine Seite exakt	Erstellt eine Montageausklinkung.
