- Klicken Sie im Bauteil-Browser auf
(Optionen). Das Dialogfeld Optionen wird angezeigt.

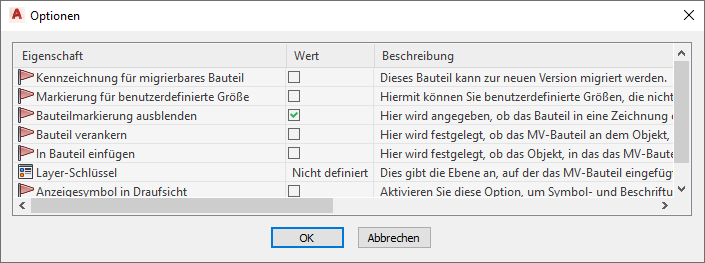

Optionen (Dialogfeld)
- Legen Sie das Einfügeverhalten für das Bauteil fest und klicken Sie auf OK.
Beschreibungen der Einstellungen finden Sie unter "Einfügeverhalten eines parametrischen Bauteils".
- Erweitern Sie im Bauteil-Browser den Eintrag Daten für automatisches Layout, klicken Sie mit der rechten Maustaste auf Layout-Daten und wählen Sie Platzierungspunkt auswählen.

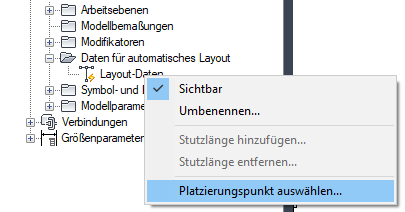

Option Platzierungspunkt auswählen... im Kontextmenü Layout-Daten
- Legen Sie den Punkt am Bauteilmodell fest, der als Platzierungspunkt (Einfügepunkt) für das MV-Bauteil verwendet werden soll.
Ein
(Platzierungspunkt) wird an der angegebenen Position eingefügt.
