Eine Referenzkomponente ist eine Zuordnung einer mechanischen Strukturkomponente, die in einer Zeichnung platziert wurde, um einer Konstruktion Kontext hinzuzufügen oder um die visuelle Darstellung zu optimieren.
Referenzkomponenten sind nicht in der Stückliste enthalten.
Als Beispiel dient die Zeichnung einer Form, in der auch das Teil dargestellt wird, das in der Form hergestellt wird. Wenn eine Stückliste für die Form erstellt wird, wird das Teil nicht in der Liste angezeigt, da es nur dazu dient, die Konstruktion mit Kontext zu versorgen. Wenn Sie festlegen, dass das Teil eine Referenzkomponente ist, wird es aus der Stückliste entfernt.
Wenn eine Komponente als Referenzkomponente definiert ist, fügt der Mechanical-Browser dem Komponentensymbol (
) ein Referenz-Flag (ein Buchsymbol) hinzu.
In AutoCAD Mechanical-Toolset können Sie im Dialogfeld Eigenschaften eine Komponente aus der Teileliste ausschließen. Komponenten, die auf diese Weise aus der Teileliste ausgeschlossen werden, sind jedoch weiterhin in der Stückliste vorhanden. Gleichzeitig werden auch Referenzkomponenten aus der Stückliste ausgeschlossen. Im Mechanical-Browser sind Komponenten, die aus einer Teileliste ausgeschlossen sind, optisch nicht von anderen Komponenten zu unterscheiden.
Die Referenzkomponenteneinstellung ist zuordnungsbasiert. Nur die betreffende Zuordnung wird als Referenzkomponente angesehen. Alle anderen Zuordnungen sind weiterhin normale Komponenten. Wenn die Zuordnung jedoch in einer anderen Baugruppe in derselben Zeichnung auftritt, wird sie als Referenzkomponente gekennzeichnet.

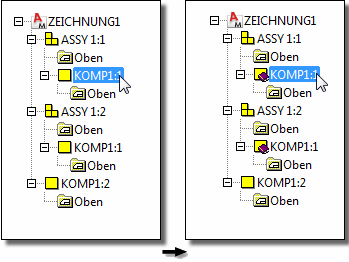

Beispiel einer Referenzkomponente
Dieses Beispiel zeigt eine Zeichnung, die zwei Zuordnungen des Zusammenbaus ZUS.BAU1, ZUS.BAU1:1 und ZUS.BAU1:2 enthält. COMP1 befindet sich innerhalb von ZUS.BAU1 (COMP1:2) und außerhalb sowie in (COMP1:1). Wenn Sie COMP1:2 in ZUS.BAU1:1 auswählen und es zu einer Referenzkomponente machen, wird COMP1:2 in ZUS.BAU1:2 ebenfalls zur Referenzkomponente. Dies liegt daran, dass die Zuordnung COMP1:2 zweimal vorkommt: einmal in ZUS.BAU1:1 und einmal in ZUS.BAU1:2. Die Zuordnung COMP1:1 wird jedoch nicht zu einer Referenzkomponente.
