Regeln für Positionsnummern (AutoCAD Mechanical-Toolset)

Damit der Assistenten für die Stücklisten-Migration Positionsnummern erkennen kann, müssen sie folgenden Regeln entsprechen:

Regeln für die Positionsnummernauswahl

Die ausgewählte Positionsnummer muss sich innerhalb des Zeichnungsrahmens befinden, den Sie in Schritt 1 des Assistenten angegeben haben.
Der Auswahlsatz muss mindestens den Positionsnummertext, den Positionsnummerkreis oder die Bezugslinie und die Führungslinie enthalten, und sie müssen von der gleichen Positionsnummer stammen. Die Pfeilspitze ist optional.
Der Auswahlsatz darf nur 1 Textobjekt enthalten, und dabei muss es sich um den Positionsnummerntext handeln.

Der Positionsnummerntyp muss in allen Zeichnungen gleich sein, die einer Referenzzeichnung entsprechen.
Positionsnummern sollten nicht den Teilelisten- oder Schriftfeldbereich überlappen.
Die Länge der Führungslinie sollte erheblich größer sein als die Höhe des Positionsnummerntexts.
Es können nicht mehr als 3 Führungsliniensegmente für eine einzelne Positionsnummer vorhanden sein.
Eine Positionsnummer muss über einen entsprechenden Teilelisteneintrag verfügen, sonst wird sie nicht migriert.

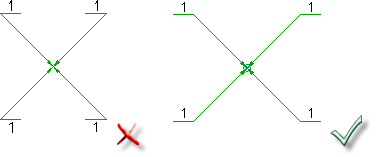

Der Winkel zwischen der Bezugslinie und der Führungslinie muss zwischen 90 und 180 Grad betragen.
Die Länge der Führungslinie muss deutlich länger sein als die Größe der Positionsnummer.

Alle Bezugslinien müssen horizontal sein.
Der Abstand zwischen den Bezugslinien in der Sammlung muss identisch sein.
Alle Bezugslinien müssen entweder linksbündig oder rechtsbündig sein.
Alle Bezugslinien müssen auf einer Seite durch eine vertikale Linie verbunden sein.
Die Abstände (Lücken) zwischen den Bezugslinien müssen größer als die Texthöhe, aber kleiner als das Zweifache der Texthöhe sein.
Die Führungslinie muss mit der ersten oder letzten Bezugslinie aus der Sammlung verbunden sein.

Alle Bezugslinien müssen horizontal sein.
Alle Bezugslinien müssen aneinander ausgerichtet sein.
Der Positionsnummerntext muss sich oberhalb der Bezugslinie befinden.
Der Positionsnummerntext kann nicht innerhalb einer einzelnen Positionsnummernsammlung wiederholt werden.
Die Führungslinie muss mit der ersten oder letzten Bezugslinie aus der Sammlung verbunden sein.

Der Positionsnummernkreis muss bei allen Positionsnummern innerhalb eines Zeichnungsrahmens die gleiche Größe aufweisen.
Keine Geometrie darf sich mit dem Positionsnummernkeis überschneiden.

Der Abstand zwischen den Mittelpunkten angrenzender Positionsnummern sollte immer gleich sein.
Die Mittelpunkte aller Positionsnummern in der Sammlung müssen aneinander ausgerichtet sein.
Die Führungslinie muss mit der ersten oder letzten Positionsnummer in der Sammlung verbunden sein.
