Zusätzlich zu identischen Blöcken findet diese Funktion jetzt auch Textvariationen, um wiederkehrende Aufgaben in AutoCAD weiter zu optimieren.
Enthält jetzt Textvariationen
BSUCHEN, früher bekannt als BKONVERT, findet alle Instanzen derselben Geometrie in einer Zeichnung und ermöglicht so eine effiziente Blockkonvertierung.
In dieser Version findet Suchen und Konvertieren auch Textvariationen, die in Blockattribute konvertiert werden können. Diese neue Funktion ist hilfreich für die Klassifizierung sich wiederholender, aber variabler Texttypen, z. B. Hotelzimmernummern oder Zimmernamen.

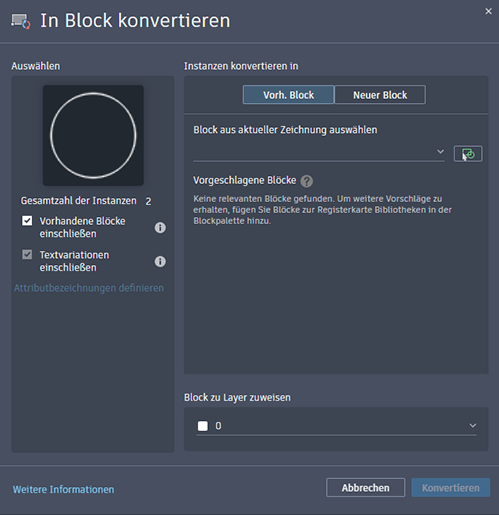

Wenn Sie sich entscheiden, übereinstimmende Instanzen in einen Block zu konvertieren, wird die Vorschau-Miniaturansicht angezeigt. Jetzt können Sie das ausgewählte Objekt und die Textvariation einfach sehen.

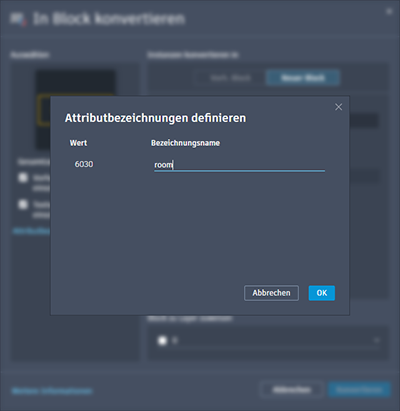

Neben dem Konvertieren übereinstimmender Instanzen in einen Block können Sie anschließend auch Attributbezeichnungen für Textvariationen angeben, indem Sie auf Attributbezeichnungen definieren klicken.
Zugänglicher und benutzerfreundlicher

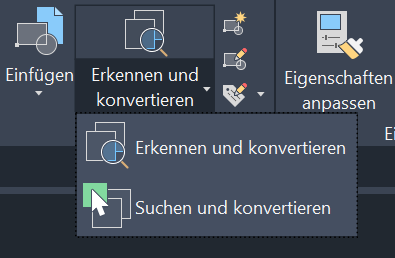

Sie können Suchen und konvertieren nun starten, indem Sie einfach über die Multifunktionsleiste darauf zugreifen.
Nachdem Sie BSUCHEN ausgeführt haben, hebt der neue Überprüfungsmodus für die Suche alle übereinstimmenden Instanzen hervor.
Im Werkzeugkasten Überprüfen der Suchfunktion können Sie:
- die Gesamtanzahl der übereinstimmenden Instanzen anzeigen
- zur vorherigen oder nächsten Instanz in der Zeichnung navigieren
- Filter anpassen, um vorhandene Blöcke und/oder Textvariationen einzubinden
- in einen Block konvertieren
Neue Befehle
BSUCHEN: Ersetzt BKONVERT. Zeigt das Dialogfeld Konvertieren an, das Optionen zum Konvertieren von ausgewählten Objekten und identischen Elementen in Blöcke enthält.
-BSUCHEN: Ersetzt -BKONVERT. Konvertiert in der Befehlszeile die ausgewählten Objekte und identischen Instanzen in Blöcke.
Neue Systemvariablen
TEXTTOATTRIBUTE: Steuert, wenn Textobjekte ausgewählt sind, im Befehl BSUCHEN, ob Textvariationen nach der Konvertierung in Blockattribute durchsucht werden.
BSEARCHINCLUDEEXISTINGBLOCKS: Ersetzt BCONVERTINCLUDEEXISTINGBLOCKS. Steuert, ob vorhandene Blockinstanzen vorgabemäßig durch den Befehl BSUCHEN ausgewählt werden. Benutzer können während der Überprüfung weiterhin Anpassungen an der Auswahl vornehmen.
Veraltete Befehle
BKONVERT: Nicht mehr benötigt. Diese Funktion ist im Befehl BSUCHEN enthalten.
-BKONVERT: Nicht mehr benötigt. Diese Funktion ist im Befehl -BSUCHEN enthalten.
Veraltete Systemvariablen
BCONVERTINCLUDEEXISTINGBLOCKS: Nicht mehr benötigt. Diese Funktion ist in der Systemvariablen BSEARCHINCLUDEEXISTINGBLOCKS enthalten.
