Intelligente Blöcke: Erkennen und konvertieren

In dieser Version verfügt die Funktion Erkennen über verbesserte Erkennungsfunktionen sowie über die Option zum Ändern und Bearbeiten der primären Instanz.

Verbesserte Erkennungsfunktion

BERKENNEN, bisher als ERKENNEN bezeichnet, verwendet Autodesk AI, um ähnliche Objekte in einer Zeichnung zu identifizieren und zu gruppieren und dadurch eine einfache Blockkonvertierung zu ermöglichen.

Erkennen und konvertieren ist eine Technology Preview, was bedeutet, dass die Erkennungsfunktion seit der letzten Version verbessert wurde und weiter verbessert wird.

Anmerkung: Ab AutoCAD 2026, Update 1.1, ist BERKENNEN nicht mehr Teil der Technology Preview.

Erkennen und konvertieren eignet sich am besten zur Erkennung architektonischer Objekte, wie z. B.:
  • Schwingtüren
  • Doppelschwingtüren
  • Toiletten
  • Badewannen
  • Urinale
  • Allgemeine Beleuchtungssymbole
Derzeit unterstützt Erkennen und konvertieren die folgenden Einheiten:
  • Millimeter
  • Zentimeter
  • Dezimeter
  • Zoll
  • Fuß
  • Yard
  • Messer

Zugänglicher und benutzerfreundlicher

Sie können Erkennen und konvertieren jetzt ganz einfach über die Multifunktionsleiste starten.

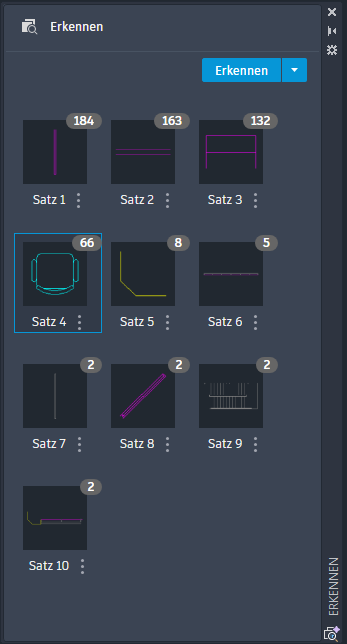

Nachdem Sie BERKENNEN ausgeführt haben, zeigt die Palette Erkennen alle erkannten Sätze in einer neuen Miniaturansicht an.

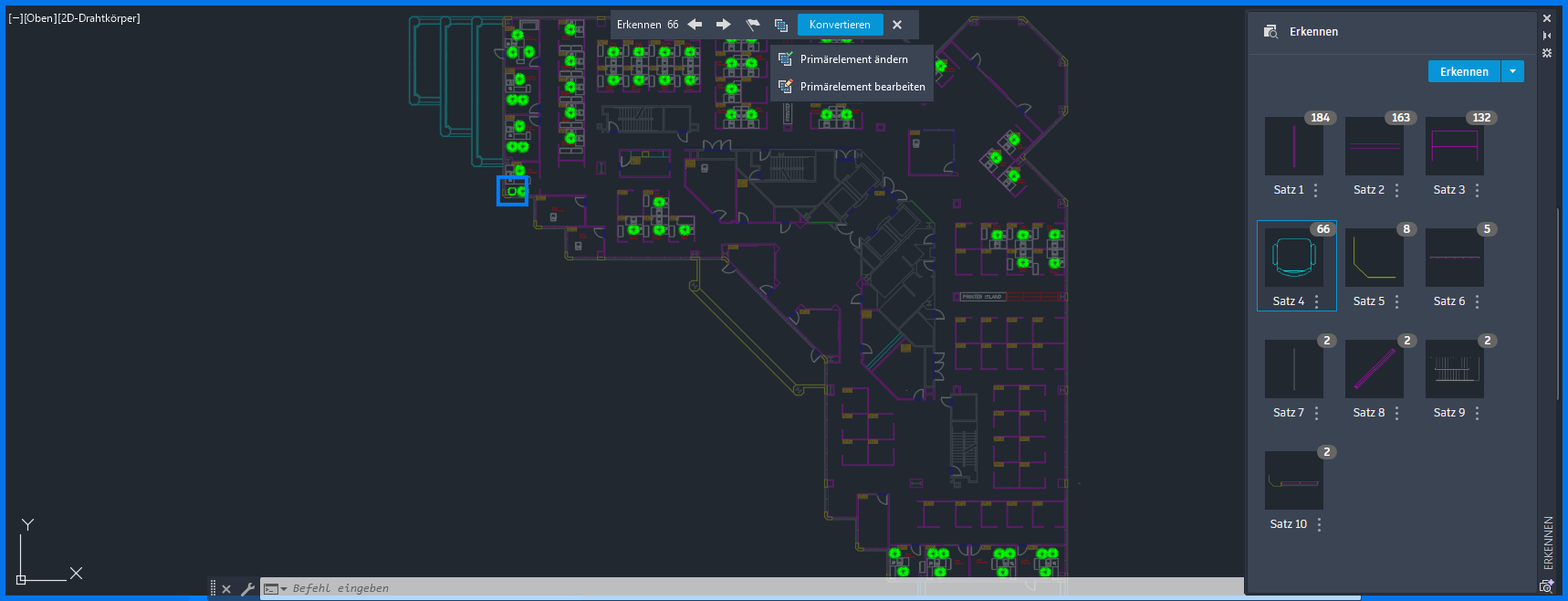

Sobald Sie auf einen Satz klicken, hebt der neue Erkennungsprüfungsmodus alle gefundenen Instanzen hervor.

Im Werkzeugkasten Überprüfen können Sie:

Option zum Bearbeiten oder Ändern der primären Instanz

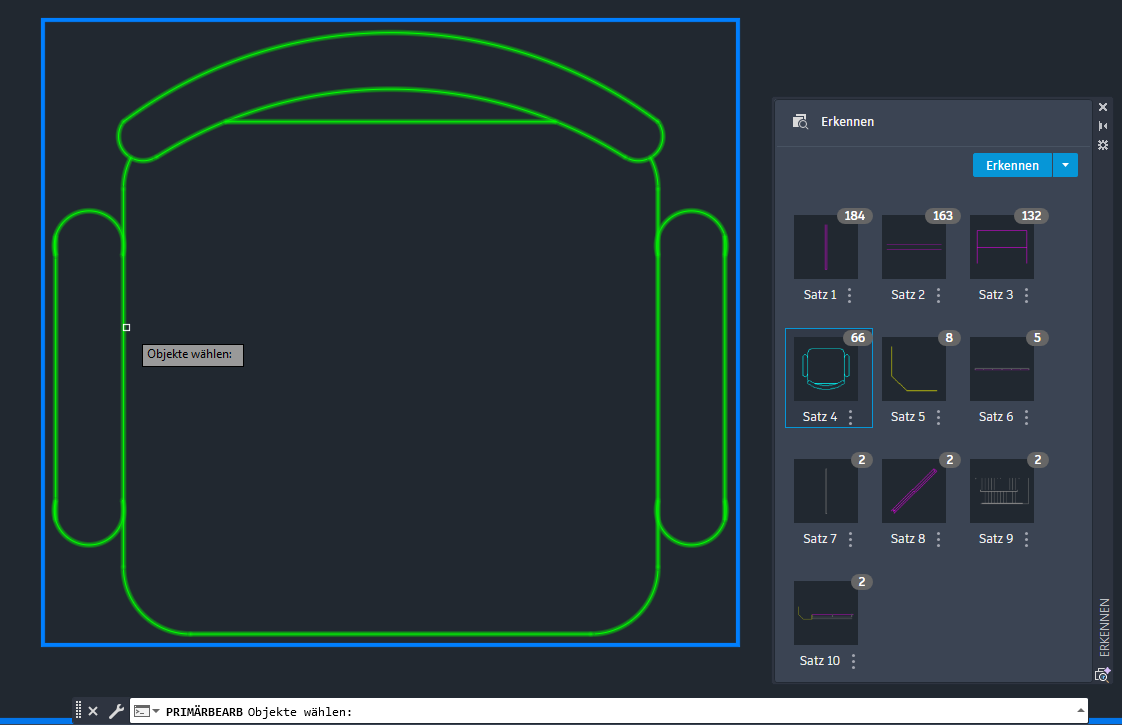

In dieser Version können Sie mit Erkennen und konvertieren jetzt die primäre Instanz bearbeiten oder ändern. Sie können nun eine andere primäre Instanz auswählen, indem Sie im Werkzeugkasten Überprüfen die Option Primärelement ändern auswählen.

Sie können auch Objekte zur ausgewählten primären Instanz hinzufügen oder daraus entfernen, um sie zu bearbeiten und die Suche zu verfeinern. Die Funktion Primärelement bearbeiten ist sowohl im Werkzeugkasten Überprüfen als auch in der Palette verfügbar.

Wichtige Hinweise

Im Überprüfungsmodus werden die folgenden Befehle vorübergehend blockiert:
  • BKONVERT
  • -BKONVERT
  • BBEARB
  • -BBEARB
  • BSUCHEN
  • -BSUCHEN
  • VERGLEICH
  • -VERGLEICH
  • ANZAHL
  • ZÄHLERLISTE
  • MARKIERIMPORT
  • -MARKIERIMPORT
  • REFBEARB
  • -REFBEARB
  • BAND
  • VERSIONSVERGL
  • XZUORDNEN
  • XZUSCHNEIDEN
  • XVERGLEICH

Neue Befehle

BERKENNEN: Ersetzt ERKENNEN. Zeigt die Palette Erkennen an, in der Sie die Objekterkennung starten und die für die Konvertierung geeigneten Objekte verwalten können.

Veraltete Befehle

ERKENNEN: Nicht mehr benötigt. Diese Funktion ist im Befehl BERKENNEN enthalten.
