Verwenden von Reparatur und Konstruktion

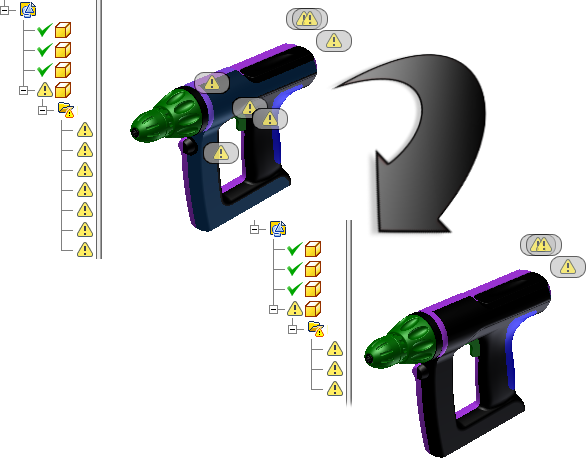

Prüfen, reparieren und korrigieren Sie aus anderen CAD-Systemen importierte Modelle.

Sie können Daten aus anderen CAD-Systemen in Inventor importieren. Normalerweise können die Dateien als Volumenkörper in der Bauteilumgebung geöffnet werden. Werden Flächen und Drahtkörper importiert, werden diese abhängig von den beim Import ausgewählten Optionen in der Bauteil-, Reparatur- oder Konstruktionsumgebung platziert.

Es bestehen Unterschiede bei den Werkzeugen und beim Verhalten der Körper in der Reparatur- und in der Konstruktionsumgebung.

Die Reparaturumgebung:

Verwendet erweiterte Diagnose- und Korrekturwerkzeuge
Ist an Modellierungsoperationen und am Verlauf beteiligt

Die Konstruktionsumgebung:

Ist nicht am Modellverlauf beteiligt
Ist nur dann an Modellierungsoperationen beteiligt, wenn Objekte in die Bauteilumgebung kopiert werden

Anmerkung: Die Konstruktionsumgebung ist vorgabegemäß deaktiviert. Ziehen Sie die Verwendung der Reparaturumgebung in Betracht, um Geometrie zu prüfen und zu reparieren. Zum Aktivieren der Konstruktionsumgebung klicken Sie im Dialogfeld Anwendungsoptionen auf die Registerkarte Bauteil.
