So exportieren Sie Komponenten
Exportieren Sie eine RFA-, IFC- oder ADSK-Datei, die das Modell, die Verbindungsdaten und andere Informationen umfasst, die für die Kommunikation mit AutoCAD MEP und Revit MEP erforderlich sind.
Klicken Sie in der Multifunktionsleiste auf Registerkarte Umgebungen
Gruppe Beginnen BIM-Inhalt.Klicken Sie in der Multifunktionsleiste in der Gruppe RFA auf Eigenschaften des Autors, und fügen Sie Inventor-Eigenschaften hinzu, die für die Verwendung in der exportierten Datei relevant sind.
Klicken Sie in der Multifunktionsleiste in der Gruppe RFA auf Gebäudekomponenten exportieren
.Anmerkung: Wenn das Modell komplex ist oder viele Komponenten enthält, werden Sie aufgefordert, eine vereinfachte Version zu erstellen. Dies wird empfohlen, wenn Sie ein Revit-Familienmodell (RFA) exportieren möchten. Wenn Sie auf Ja klicken, wird der Befehl Gebäudekomponenten exportieren beendet und der Befehl Ersatzobjekt vereinfachen aktiviert. Weitere Informationen zum Erstellen von vereinfachten Bauteilen anhand von Baugruppen finden Sie unter Erstellen eines vereinfachten Bauteils anhand einer Baugruppe.Beim Festlegen des Dateityps können Sie unter folgenden Möglichkeiten wählen:
Revit-Familiendatei (*.rfa) - Vorgabe
IFC (*.ifc)

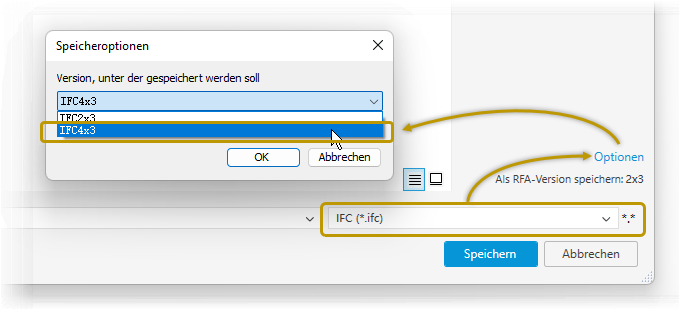

Klicken Sie auf Optionen, um zwischen IFC 2x3 oder IFC 4x3 zu wählen.
Autodesk Exchange-Dateien (*.adsk)

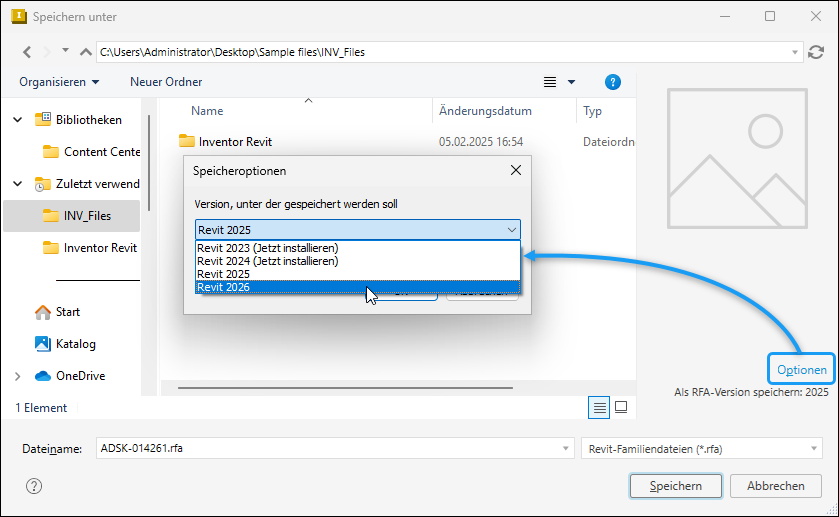

(Optional) Bei RFA-Dateien können Sie die Revit-Version (2023 und neuer) angeben, in die die Ausgabe erfolgen soll. Klicken Sie im Dialogfeld Speichern unter auf Optionen, und wählen Sie unter Speicheroptionen die Revit-Version für die RFA-Datei aus.
Anmerkung: Wenn die entsprechende Version der Revit Core Engine (RCE) nicht installiert ist, werden Sie aufgefordert, sie zu installieren. Wenn Sie die Installation der entsprechenden RCE bestätigen, wird der Befehl Gebäudekomponenten exportieren geschlossen, und die Installation wird gestartet. Während der Installation können Sie mit anderen {inventor}-Aufgaben fortfahren. Nach Abschluss der Installation können Sie den Befehl Gebäudekomponenten exportieren (oben stehender Schritt 2) aktivieren. Diese Funktion wurde in {inventor} 2023 hinzugefügt.Wenn Sie fertig sind, klicken Sie auf Speichern.
