So dehnen Sie Flächen (Reparatur und Konstruktion)

Die Flächenkanten stimmen bei übersetzten Bauteilen nicht immer überein. Damit ein Körper einem Volumenkörper angeheftet werden kann, müssen alle Kanten übereinstimmen. Sie müssen die Flächenkanten mit der Option Flächen dehnen verlängern oder angleichen.

1. Öffnen Sie eine Datei mit Flächen, und wechseln Sie in die Reparatur- oder Konstruktionsumgebung.

2. Führen Sie in der Multifunktionsleiste einen der folgenden Schritte durch:

   • Klicken Sie auf Registerkarte Reparieren Gruppe ändern Flächen dehnen.
   • Klicken Sie auf Registerkarte Konstruktion Gruppe Fläche Flächen dehnen

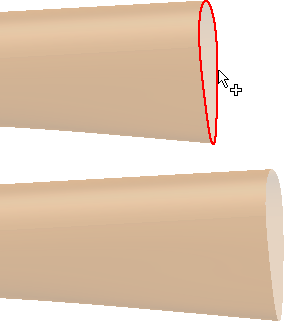

3. Klicken Sie im Grafikfenster auf eine zu erweiternde Flächenkante. Am Auswahlpunkt wird eine Linie so erweitert, dass der Abstand für die Flächenerweiterung angezeigt wird.

4. Geben Sie den Abstand in das Dialogfeld ein.

5. Klicken Sie auf Anwenden, und wählen Sie dann weitere Kanten aus, die Sie dehnen möchten.

6. Wenn Sie fertig sind, klicken Sie auf Fertig.
