Migration der Detailgenauigkeit

Detailgenauigkeitsdarstellungen wurden eingeführt, um die Kapazität und Leistung zu verbessern, als Computer langsamer waren und weniger Arbeitsspeicher aufwiesen. Baugruppen mit Detailgenauigkeiten und Ersatzobjekten werden in Inventor 2022 oder höher in Modellzustände konvertiert.

Konvertierung der Detailgenauigkeit

Wenn Sie eine ältere Baugruppe mit Detailgenauigkeiten öffnen, werden die folgenden systemdefinierten Detailgenauigkeiten entfernt:

Alle Komponenten unterdrückt
Alle Bauteile unterdrückt
Gesamtes Inhaltscenter unterdrückt

Die primäre Detailgenauigkeit und alle benutzerdefinierten Detailgenauigkeiten, einschließlich Ersatzobjekten, werden beibehalten und in Modellzustände konvertiert.

Die Option Inhaltscenter-Komponenten ausblenden wurde zur Option Konstruktionsansicht - Datei öffnen hinzugefügt, um Funktionen bereitzustellen, die denen der älteren Detailgenauigkeit Gesamtes Inhaltscenter unterdrückt entsprechen.

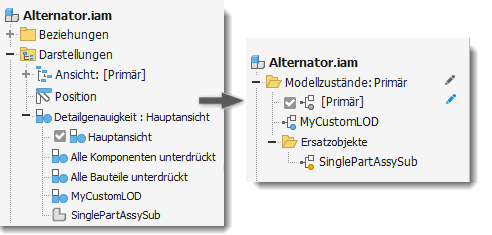

In der folgenden Abbildung wird die primäre Detailgenauigkeit in den primären Modellzustand konvertiert. Die benutzerdefinierte Detailgenauigkeit und die Ersatz-Detailgenauigkeit werden in Modellzustände mit demselben Namen konvertiert. Die drei systemdefinierten Detailgenauigkeiten, die alle Komponenten, alle Bauteile und das gesamte Inhaltscenter unterdrückt haben, werden entfernt.

Tipp: Sie können Ansichtsdarstellungen anstelle von älteren Detailgenauigkeiten verwenden, um ähnliche Leistungsverbesserungen für große Baugruppen zu erzielen. Nicht sichtbare Komponenten werden nicht in den Speicher geladen.

In früheren Versionen referenzierte eine Stückliste oder eine Bauteilliste, die aus einer Detailgenauigkeit erstellt wurde, die primäre Detailgenauigkeit, die alle Komponenten enthielt. Eine Stückliste in einer migrierten Nicht-[Primär-]Detailgenauigkeit verwendet weiterhin die durch Primär definierte Stückliste. Diese Bedingung wird als delegierte Stückliste bezeichnet. Eine Meldung zur Stücklistendelegierung wird angezeigt, wenn Sie eine Stückliste aus einer migrierten benutzerdefinierten Detailgenauigkeit oder einem Ersatzobjekt erstellen.

Was ist Stücklistendelegierung? Die Warnmeldung zur Stücklistendelegierung wird angezeigt, wenn Sie den Befehl Stückliste oder Bauteilliste starten, um Sie zu benachrichtigen, wenn die Informationsquelle einen anderen Modellzustand aufweist. Die Meldung zur Stücklistendelegierung wird angezeigt, wenn der aktive Modellzustand eine der folgenden Bedingungen erfüllt:

Der Modellzustand ist eine migrierte nicht primäre Detailgenauigkeit.
Der Modellzustand ist eine Ersatzbauteildatei.

Klicken Sie auf Ja, um den Quellmodellzustand zu aktivieren und die Stückliste anzuzeigen.

Tipp: Sie können die Stückliste einer migrierten nicht primären Detailgenauigkeit oder eines Ersatzobjekts nicht bearbeiten. Wenn Sie die Stückliste eines Modellzustands bearbeiten möchten, der aus einer nicht primären Detailgenauigkeit erstellt wurde, erstellen Sie eine Kopie des Modellzustands. Optional können Sie die bearbeitbare neue Kopie behalten und den migrierten Modellzustand löschen.
