So bearbeiten Sie Bereiche (Reparatur und Konstruktion)

In einigen Fällen müssen übersetzte Bereiche bearbeitet werden. Dies kann folgende Ursachen haben:

• Eine Fläche wird übersetzt und in die falsche Richtung gestutzt.
• Eine Kontur, die eigentlich eine Außenkante darstellt, wird als Innenkante verwendet.
• Als Außenkante wird stattdessen die natürliche Umgrenzung der Fläche verwendet.
• Die Fläche enthält eine Bohrung, die entfernt werden muss.
• Der Bereich enthält eine Kontur, die sich selbst schneidet.

Bei Flächen können Innen- und Außenbereiche repariert werden. Bei einem Flächenverbund ist dies nur bei Innenbereichen möglich.

1. Öffnen Sie eine Datei, die Flächengeometrie enthält, und rufen Sie die Reparatur- oder Konstruktionsumgebung auf.

2. Führen Sie in der Multifunktionsleiste einen der folgenden Schritte durch:

   • Klicken Sie auf Registerkarte Reparieren Gruppe Reparieren Bereiche bearbeiten.
   • Klicken Sie auf Registerkarte Konstruktion Gruppe Fläche Bereiche bearbeiten.

3. Klicken Sie im Grafikfenster auf eine zu reparierende Fläche. Die ausgewählte Fläche wird markiert.

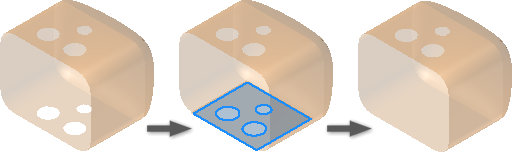

4. Klicken Sie auf die Bereiche der Fläche, die beibehalten werden sollen. Gefüllte Bohrungen sind nicht eben, sondern folgen den Konturen der zugrunde liegenden Fläche.

5. Klicken Sie auf Fertig. Die ausgewählten Bereiche werden beibehalten, während nicht ausgewählte Bereiche und nicht benötigte Konturen entfernt werden.
