Wechseln in den perspektivischen Modus

• Klicken Sie in der Multifunktionsleiste auf der Registerkarte Ansicht in der Gruppe Darstellung auf Perspektive.

Perspektivische Ansicht

Verwenden Sie die Ansicht Perspektivisch, um das Modell so zu sehen, wie es nach der Fertigung für einen Betrachter aussehen würde.

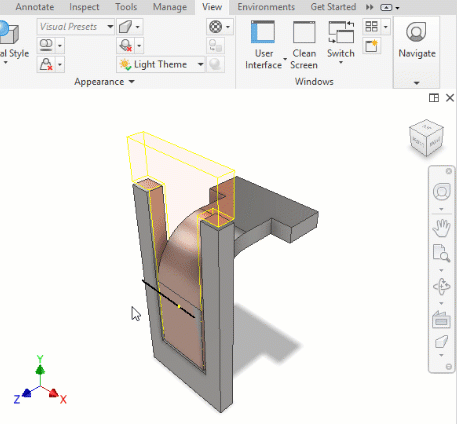

Perspektivisch mit orthogonalen Flächen

Zeigt das Modell in der perspektivischen Ansicht an, es sei denn, Sie drehen die Ansicht in eine orthogonale Position, in der sie sich in eine orthogonale Ansicht ändert. Der Ansichtsmodus ist eine Mischung aus orthogonalen und perspektivischen Ansichten.

Navigieren im Kameramodus

Verwenden Sie im Modus Perspektivenkamera die Befehle Zoom und Pan über Tastenkombinationen.

Legen Sie für die Modellansicht den Modus Perspektivenkamera fest:

1. Wählen Sie in der Multifunktionsleiste auf der Registerkarte Ansicht in der Gruppe Darstellung die Perspektivenkamera aus.

2. Positionieren Sie das Modell so, dass Sie die Achse Ihrer beabsichtigten ersten Bewegung entlang blicken.

3. Wählen Sie eine der folgenden Möglichkeiten:

   • Drücken Sie bei aktivem Zoom UMSCHALT+F3, und halten Sie die linke Maustaste gedrückt, während Sie ziehen. Dadurch wird die Kamera verschoben und der Bezugsstellenpunkt der Kamera verläuft entlang Ihrer aktuellen Sichtlinie.
   • Halten Sie bei aktivem Zoom die linke Maustaste gedrückt, während Sie auf F3 drücken, und ziehen Sie. Dadurch wird die Kamera verschoben und der Bezugsstellenpunkt der Kamera verläuft entlang Ihrer aktuellen Sichtlinie.
   • Drücken Sie bei aktivierter Schwenkoption UMSCHALT+F2, halten Sie die linke Maustaste gedrückt, und ziehen Sie die Maus, während der Befehl Pan aktiv ist. Dadurch wird die Kamera gedreht und die Sichtlinie geändert.

Festlegen der Verzerrung

• Drücken Sie UMSCHALT+STRG+F3.

  Passen Sie Position und Objektiv-Brennweite gleichzeitig an. Für eine bestimmte Ansicht oder einen Ansichtspfad benötigen Sie beispielsweise u. U. ein weiteres Winkelobjektiv.
