So stutzen oder lösen Sie sich schneidende Flächen (Reparatur und Konstruktion)

Mit dem Befehl Flächen teilen können Sie sich schneidende Flächen stutzen oder teilen (lösen). Wenn Sie diesen Befehl zusammen mit Flächen dehnen verwenden, können Sie gewährleisten, dass sich die Flächen schneiden.

1. Öffnen Sie eine Datei mit Flächen, und wechseln Sie in die Reparatur- oder Konstruktionsumgebung.

2. Führen Sie in der Multifunktionsleiste einen der folgenden Schritte durch:

   • Klicken Sie auf Registerkarte Reparieren Gruppe Ändern Flächen teilen.
   • Klicken Sie auf Registerkarte Konstruktion Gruppe Fläche Flächen teilen.

3. Wählen Sie auf eine der folgenden Weisen Flächen aus:

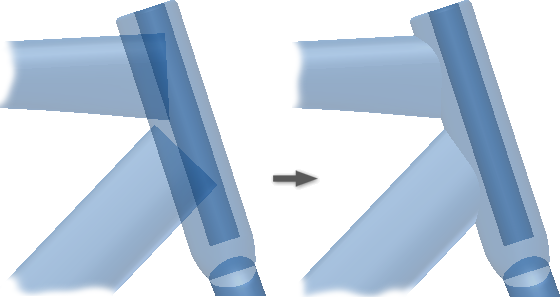

   • Stutzen. Klicken Sie auf Stutzen, und wählen Sie zwei sich schneidende Flächen aus. Vergewissern Sie sich, dass Sie den Bereich ausgewählt haben, der beibehalten werden soll. Die Flächen werden daraufhin auf den Schnittpunkt gestutzt.
   • Unterbrochen. Klicken Sie auf Unterbrochen, und wählen Sie dann zwei sich schneidende Flächen aus. Die Flächen werden am Schnittpunkt getrennt. Sie werden anschließend der gleichen Browser-Gruppe hinzugefügt.
   Anmerkung: Wenn sich mehr als zwei Flächen schneiden, werden jeweils nur zwei Flächen gleichzeitig gestutzt.

4. Wählen Sie bei Bedarf weitere Flächen im Grafikfenster aus, und klicken Sie erneut auf Stutzen oder Lösen.

5. Wenn Sie fertig sind, klicken Sie auf Fertig.
