So arbeiten Sie mit Zentriereinheiten

Erstellen einer Seitensperre

Positionieren der Seitensperre

Der Stecker ist im Allgemeinen mit der unteren Fläche der oberen Platte verbunden. Die Buchse ist mit der oberen Fläche der unteren Platte verbunden. Um eine Seitensperre zu verbinden, definieren Sie zuerst die Basisfläche, die Referenzfläche und den Abstand, sowie den Versatz.

• Basisfläche: Die obere oder untere Fläche der Formaufbau-Platten, die die Position der Trennebene definiert.
• Referenzfläche: Die Fläche, mit der die Seitensperre verbunden wird.

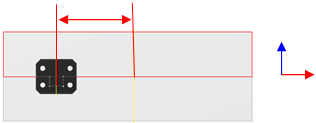

• Abstand: Die Entfernung zwischen dem Mittelpunkt der Referenzfläche und dem Mittelpunkt der Seitensperre.

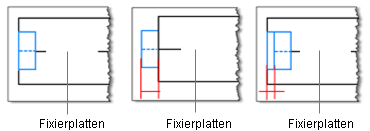

• Versatz: Der Abstand in der Formplatte, in die die Seitensperre eingebunden wird. Negative Werte kennzeichnen, dass sich die Seitensperre außerhalb der Formaufbau-Platten befindet. Bei positiven Werten ist die Seitensperre in diese eingeschlossen.

1. Klicken Sie auf der Registerkarte Formbaugruppe auf Zentriereinheit.

2. Wählen Sie im Dialogfeld Zentriereinheit in der Dropdown-Liste Typ den Typ der Zentrierung.

   Anmerkung: Wählen Sie im Auswahlfeld in der Dropdown-Liste Kategorie die Option Seitensperre.

3. Ändern Sie in der Tabelle neben der Abbildung die Parameter.

4. Klicken Sie auf Basisfläche, und wählen Sie anschließend im Grafikfenster die obere oder untere Fläche der Platten, die ausgerichtet werden sollen.

5. Klicken Sie auf Referenzfläche, und wählen Sie dann im Grafikfenster eine Fläche aus, die lotrecht zur Basisfläche angeordnet ist.

6. Geben Sie im Dialogfeld Zentriereinheit unter Platzierung Werte zur Positionierung der Komponente ein.

   • Der erste Wert passt die Position der Seitensperre relativ zum Mittelpunkt der Referenzfläche an.
   • Der zweite Wert passt den Versatz von der Referenzfläche an.

7. Um eine symmetrische Seitensperre zu platzieren, wählen Sie Symmetrische Platzierung.

8. Klicken Sie auf OK oder auf Anwenden.

Erstellen einer Zentrierung

Positionieren der Zentrierung

Der Stecker ist im Allgemeinen mit der unteren Fläche der oberen Zielplatte verbunden. Die Buchse wird mit der oberen Fläche der unteren Zielplatte verbunden. Bevor Sie eine Zentrierung verbinden, müssen Sie zunächst die Basisfläche sowie Referenz 1 und Referenz 2 festlegen und angeben, ob die Zentrierung gedreht werden soll.

• Basisfläche: die obere oder untere Oberfläche der Formaufbau-Platten oder die Fläche von Kern und Kavität. Hierdurch wird die Position der Trennebene festgelegt.
• Referenz 1: die erste der beiden Kanten auf der Fläche, die sich am nächsten an der Position der Zentrierung befindet.
• Referenz 2: die zweite der beiden Kanten auf der Fläche, die sich am nächsten an der Position der Zentrierung befindet.
• Drehen: die Gradzahl, um die die Zentrierung gedreht werden soll. Nur für die Balkenzentrierung verfügbar.

1. Klicken Sie auf der Registerkarte Formbaugruppe auf Zentriereinheit.

2. Wählen Sie im Dialogfeld Zentriereinheit in der Dropdown-Liste Typ den Typ der Zentrierung.

   Anmerkung: Klicken Sie im Auswahlfeld in der Dropdown-Liste Kategorie auf Zentrierung.

3. Klicken Sie auf Formaufbau zentrieren oder auf Kern und Kavität sperren, um anzugeben, ob die Zentrierung zum Ausrichten der Formplatten oder des Kerns und der Kavität verwendet werden soll.

4. Ändern Sie in der Tabelle neben der Komponentenabbildung die Parameter.

5. Klicken Sie auf Basisfläche, und wählen Sie anschließend im Grafikfenster die obere oder untere Fläche der Platten, die ausgerichtet werden sollen.

6. Klicken Sie auf Referenz 1, und wählen Sie dann im Grafikfenster eine Kante der Basisfläche aus.

7. Klicken Sie auf Referenz 2, und wählen Sie dann im Grafikfenster eine zweite Kante der Basisfläche aus, die lotrecht zur ersten Referenzkante angeordnet ist.

8. Um die Komponente im Grafikfenster zu positionieren, klicken Sie auf Bemaßungslinie, und geben Sie dann einen Wert in das Feld Bearbeiten ein.

9. Klicken Sie bei einer konischen Balkenzentrierung auf Drehen, um die Drehung der Zentrierung festzulegen.

10. Um eine symmetrische Zentrierung zu platzieren, wählen Sie Symmetrische Platzierung.

11. Klicken Sie auf OK oder auf Anwenden.

Bearbeiten einer Zentriereinheit

1. Klicken Sie im Formengestaltungs-Browser unter Zentriereinheiten mit der rechten Maustaste auf einen Knoten Seitensperre oder einen Knoten Zentrierung, und wählen Sie dann Element bearbeiten.
2. Ändern Sie die Parameter im Dialogfeld Zentriereinheit.
3. Klicken Sie auf OK.

Löschen einer Zentriereinheit

• Klicken Sie im Formengestaltungs-Browser unter Zentriereinheiten mit der rechten Maustaste auf einen Knoten Seitensperre oder einen Knoten Zentrierung, und wählen Sie dann Löschen.
