So ändern Sie die Darstellung der Enden und wenden sie auf Gestelle an

Neue Funktionen: 2021

Beginnen Sie in der Baugruppenumgebung mit einem geöffneten Baugruppenmodell.

Gehrung

Erstellen Sie für die Enden von Gestell-Profilelementen eine Gehrung.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Gehrung .

  2. Wählen Sie eine der folgenden Möglichkeiten:

    • Wählen Sie ein einzelnes Paar von Gestell-Profilelementen zum Gehren aus.
    • Wählen Sie mehrere Gestell-Profilelemente zum Gehren aus.

  3. Wählen Sie optional eine gespeicherte Voreinstellung zum Konfigurieren der Gehrung aus.

  4. Wenn Sie eine vorhandene Endenbearbeitung durch die Gehrung ersetzen möchten, klicken Sie auf das Menü Erweiterte Einstellungen und wählen Vorhandene Endenbearbeitung(en) löschen aus. Heben Sie die Auswahl auf, wenn vorhandene Endenbearbeitungen nicht gelöscht werden sollen.

  5. Wählen Sie einen Gehrungstyp aus:

    • Vollständiger Gehrungsschnitt
    • Halber Gehrungsschnitt

    Die folgende Abbildung zeigt den Unterschied zwischen den Gehrungsschnitttypen an, wenn sie auf Gestell-Profilelemente verschiedener Größen angewendet werden.

  6. Wählen Sie gegebenenfalls einen Abstand zwischen den Gehrungsschnitten aus, oder geben Sie diesen ein.

  7. Wählen Sie einen Versatztyp aus:

    • Vorgabe
    • Umgekehrt
    • Symmetrisch

  8. Klicken Sie auf Anwenden.

  9. Versehen Sie weitere Gestell-Profilelemente nach Bedarf mit einer Gehrung. Klicken Sie abschließend auf OK.

Anmerkung: Bei einem geraden Gestell-Profilelement mit einer Gehrung an jedem Ende wird die richtige Gestelllänge automatisch basierend auf Ihrer Auswahl berechnet. Beispiel: Ein Winkelträger zwischen zwei gegenüberliegenden Innenecken.

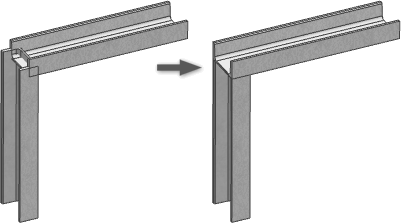

Eckverbindung

Erstellt eine Eckverbindung durch Verlängern oder Kürzen der Gestell-Profilelemente.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Eckverbindung .

  2. Wählen Sie optional eine gespeicherte Voreinstellung aus.

  3. Wenn Sie eine vorhandene Endenbearbeitung durch die Operation ersetzen möchten, klicken Sie auf das Menü Erweiterte Einstellungen , und wählen Sie Bestehende Schweißnähte (Seitenansicht) löschen aus. Heben Sie die Auswahl auf, wenn vorhandene Schweißnähte nicht gelöscht werden sollen.

  4. Klicken Sie auf , um das erste zu stutzende oder zu erweiternde Gestell-Profilelement auszuwählen.

  5. Klicken Sie auf , um das zweite zu stutzende oder zu erweiternde Gestell-Profilelement auszuwählen.

    Die erste Auswahl wird in der Vorschau gelb angezeigt, die zweite Auswahl blau. Die blaue Auswahl steht für das zu stutzende Profilelement.

    Anmerkung: Sie können mit dem Auswählen weiterer Gestell-Profilelemente und dem Hinzufügen zur Operation fortfahren. Wenn Sie mehr als zwei Teilnehmer auswählen, wird für alle ausgewählten Profilelemente eine blaue Vorschau angezeigt, und es ist schwierig vorherzusagen, welche Profilelemente gestutzt oder gedehnt werden.

  6. Klicken Sie optional auf Varianten umkehren , um die Auswahl umzukehren. Wenn beispielsweise zwei Varianten ausgewählt sind, wird die gelbe Auswahl blau und die blaue Auswahl gelb.

  7. Geben Sie optional einen Wert für Versatz1 und Versatz2 ein.

  8. Klicken Sie auf Anwenden.

  9. Erstellen Sie bei Bedarf weitere Eckverbindungen. Klicken Sie abschließend auf OK.

Stutzen - Auf Fläche dehnen

Stutzen oder dehnen Sie ein Gestell-Profilelement anhand einer Modellfläche.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Stutzen/Dehnen .
  2. Klicken Sie optional auf das Menü Erweiterte Einstellungen , um Voreinstellungen festzulegen.
  3. Wählen Sie eine Modellfläche aus, um das Werkzeug für den Schnitt oder die Ausdehnung zu definieren.
  4. Wählen Sie die Gestell-Profilelemente aus, die geschnitten oder verlängert werden sollen.
Anmerkung: Sie können eine gekrümmte Fläche auswählen, um das Werkzeug zu definieren.

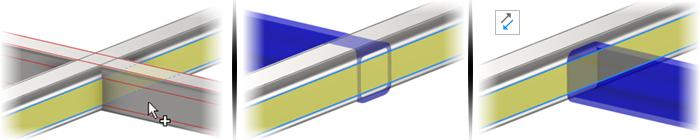

  1. Klicken Sie optional auf Flächennormale umkehren , um die Seite umzukehren und eine Stutzung bzw. Dehnung wie in der folgenden Abbildung gezeigt zu erhalten.

  2. Wählen Sie einen Versatz aus, der zwischen dem Gestell-Profilelement und der Modellfläche eingefügt werden soll, oder geben Sie diesen ein.

  3. Klicken Sie auf Anwenden, um das Gestell-Profilelement auf die ausgewählte Modellfläche zu dehnen oder zu schneiden.

  4. Stutzen oder erweitern Sie weitere Gestell-Profilelemente nach Bedarf, und klicken Sie nach Abschluss auf OK.

Die durch Anwenden des Befehls Stutzen/Dehnen auf Schnittwinkel generierten Werte werden auf der Registerkarte iProperties/Benutzerdefiniert als SCHNITTDETAIL1, SCHNITTDETAIL2 usw. angezeigt und können in die Stückliste und Bauteilliste aufgenommen werden.

Anmerkung: Verwenden Sie den Befehl Alles neu erstellen, um dieses Verhalten auf Modelle anzuwenden, die in Inventor-Versionen vor Inventor 2019 erstellt wurden: Öffnen Sie eine Baugruppendatei, die in einer früheren Version erstellt wurde, und klicken Sie auf Registerkarte Verwalten Gruppe Aktualisieren Alles neu erstellen.

Nuten

Stutzen und dehnen Sie Gestell-Profilelemente an ihren Enden, um eine genutete Einpassung zu erhalten. Verwenden Sie dazu eine der folgenden Optionen:

Weitere Informationen erhalten Sie, indem Sie in der Gruppe auf Benutzerspezifisches Profil erstellen klicken oder den Abschnitt Erstellen von Kerb-Endenbearbeitungen für den Gestell-Generator lesen.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Nuten .

  2. Wählen Sie optional eine gespeicherte Voreinstellung zum Konfigurieren der Nut aus.

  3. Wenn Sie eine vorhandene Endenbearbeitung durch die Nut ersetzen möchten, klicken Sie auf das Menü Erweiterte Einstellungen und wählen Vorhandene Endenbearbeitungen löschen aus. Heben Sie die Auswahl auf, wenn vorhandene Endenbearbeitungen nicht gelöscht werden sollen.

  4. Klicken Sie auf , um die Gestell-Profilelemente auszuwählen, die die Nut erhalten sollen.

  5. Klicken Sie auf , um die Gestell-Profilelemente auszuwählen, durch die die Nutenform dargestellt wird.

  6. Wählen Sie eine der nachstehenden Vorgehensweisen aus:

    • Basisprofil, um einen einzelnen Versatzwert für die Nut festzulegen.

    • Benutzerdefinierte I-Vorlage, Benutzerdefinierte C-Vorlage oder Benutzerdefinierte T-Vorlage, um mehrere Versatzwerte festzulegen.

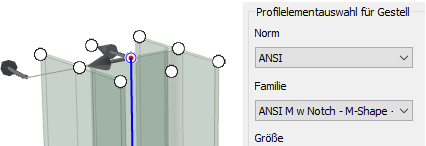

    • Benutzerdefiniertes Profil (sofern verfügbar), um das benutzerdefinierte Kerbprofil in der Inhaltscenter-Familie zu verwenden.

  7. Optional:

    • Aktivieren Sie Kerbprofil dehnen, falls verfügbar, um das Profil bis zu einem Schnittpunkt zu dehnen.

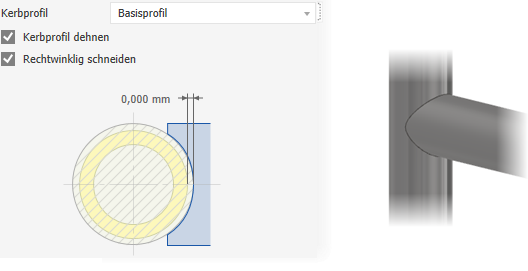

    • Aktivieren Sie Rechtwinklig schneiden, falls verfügbar, um präzise Schnittpunkte wie eine Laserschnittnut für ein Roh zu erstellen.

  8. Klicken Sie auf Anwenden, um die ausgewählten Gestell-Profilelemente zu nuten.

  9. Vernuten Sie gegebenenfalls weitere Gestell-Profilelemente. Klicken Sie abschließend auf OK.

Gestell-Profilelement verlängern/kürzen

Verlängern oder kürzen Sie ein oder beide Gestell-Profilelementenden.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Verlängern/Kürzen .
  2. Wählen Sie optional eine gespeicherte Voreinstellung aus.
  3. Wenn Sie eine vorhandene Endenbearbeitung ersetzen möchten, klicken Sie auf das Menü Erweiterte Einstellungen und wählen Vorhandene Endenbearbeitungen löschen aus. Heben Sie die Auswahl auf, wenn vorhandene Endenbearbeitungen nicht gelöscht werden sollen.
  4. Wählen Sie die zu verlängernden oder zu verkürzenden Gestell-Profilelemente aus. Wählen Sie zum Dehnen oder Verkürzen einen Punkt auf dem Gestell-Profilelement in Richtung Ende aus.
  5. Wählen Sie einen Versatztyp aus:
    • Vorgabe
    • Umgekehrt
    • Symmetrisch
    • Asymmetrisch
  6. Geben Sie einen Wert für den Versatz zwischen dem Gestell-Profilelement und der Modellfläche ein. Eine positive Zahl verlängert und eine negative Zahl kürzt das Gestell-Profilelement.
  7. Klicken Sie auf Anwenden, um die ausgewählten Gestell-Profilelemente zu dehnen oder zu verkürzen.
  8. Verlängern oder verkürzen Sie gegebenenfalls weitere Profilelemente. Klicken Sie abschließend auf OK.

Darstellungen der Enden entfernen

Entfernt die Darstellung der Enden und versetzt die ausgewählten Gestell-Profilelemente in ihren ursprünglichen Einfügezustand.

  1. Klicken Sie in der Multifunktionsleiste auf die Registerkarte Konstruktion. Klicken Sie auf den Dropdown-Pfeil der Gruppe Gestell, und wählen Sie Darstellungen der Enden entfernen aus.
  2. Klicken Sie auf , um die Gestell-Profilelemente auszuwählen, von denen die Darstellungen der Enden entfernt werden sollen.
  3. Klicken Sie auf Anwenden, um die Darstellungen der Enden von den ausgewählten Gestell-Profilelementen zu entfernen.
  4. Entfernen Sie ggf. weitere Darstellungen der Enden. Klicken Sie abschließend auf OK.
Übergeordnete Seite: Endenbearbeitungen im Gestell-Generator
