So erstellen Sie ein benutzerdefiniertes Benutzerkoordinatensystem (BKS)
In Autodesk Inventor können Sie mehrere Benutzerkoordinatensysteme (BKS) erstellen.
Sie können ein BKS auswählen, wenn Sie Daten mithilfe von Platzierung oder Eigenschaften des Autors für den Export vorbereiten. Dadurch stellen Sie sicher, dass das Modell mit der richtigen Ausrichtung in die Zielanwendung importiert wird.
Platzieren eines BKS
Gehen Sie in einem geöffneten Modell in der BIM-Inhaltsumgebung folgendermaßen vor:

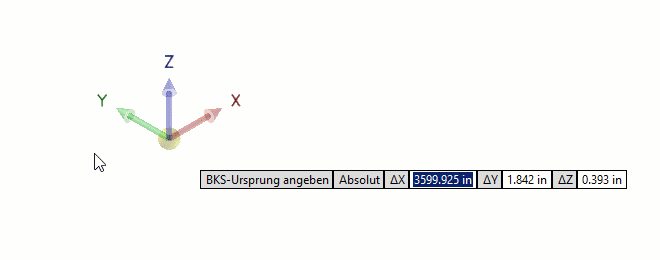

- Klicken Sie in der Multifunktionsleiste in der Gruppe Koordinatensystem auf BKS
. - Klicken und ziehen Sie eine Achse, um das BKS um die Achse zu drehen.
- Klicken und ziehen Sie eine Pfeilspitze, um das BKS in linearer Richtung zu verschieben.
- Klicken und ziehen Sie die Kugel am Schnittpunkt der Achsen, um das BKS im 3D-Raum neu zu positionieren.
- Optional können Sie jederzeit während des Vorgangs absolute X-, Y- und Z-Koordinaten eingeben.
- Wenn Sie fertig sind, klicken Sie mit der rechten Maustaste und wählen Fertig stellen. Das BKS definiert sechs Parameter für seine Positions- und Drehplatzierungswerte.
Anmerkung: Klicken Sie mit der rechten Maustaste, und klicken Sie dann auf Fertig bzw. drücken Sie die ESC-Taste, um den Befehl zu beenden, ohne ein BKS zu platzieren.
