So importieren Sie Fusion-Dateien als AnyCAD-Referenzmodell
Sie können Fusion-Dateien (.fusiondesign) importieren und eine AnyCAD-Referenz für die Datei erstellen.
Neue Funktionen:
Übersicht
AnyCAD für Fusion ermöglicht Ihnen das Importieren von Fusion-Konstruktionen (.fusiondesign) als AnyCAD-Referenzmodell direkt aus Inventor.
Erste Schritte

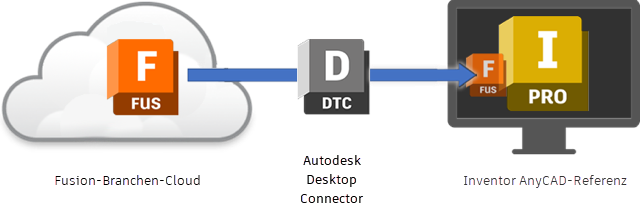

Für die gemeinsame Nutzung von Daten in Inventor, einer Desktopanwendung, und Fusion, einer Cloud-basierten Plattform, müssen einige Voraussetzungen erfüllt sein:
Desktop Connector installieren: Desktop Connector bietet Zugriff auf die Fusion-Konstruktionen (.fusiondesign) in Ihrem Fusion-Hub über das Fusion-Desktop-Laufwerk auf Ihrem Computer.
Laden Sie Desktop Connector herunter, und installieren Sie das Programm.
Fusion-Projekt: Ein Fusion-Hub bietet einen zentralen Cloud-Speicherort für die Organisation und Steuerung des Zugriffs auf Ihre Fusion-Konstruktionen. Fusion-Konstruktionen sind nach Projekten organisiert. Um auf Fusion-Konstruktionen zuzugreifen, muss ein Administrator Sie zu einem Hub einladen und Ihnen Zugriff auf die entsprechenden Projektdaten gewähren. Wenn noch kein Hub erstellt wurde, dem Sie beitreten können, können Sie einen Hub erstellen. Bevor Sie einen Hub erstellen, vergewissern Sie sich bei Ihren Teamkollegen, dass noch kein Hub vorhanden ist.
Erfahren Sie mehr über Fusion-Projekte und -Hubs.
Fusion-Konstruktionen können nur aus einem Fusion-Hub geöffnet werden, auf den Sie Zugriff haben.
So importieren Sie Fusion-Konstruktionen
Verwenden Sie den Befehl Öffnen oder Importieren, um eine Fusion-Konstruktion (.fusiondesign) für den Import auszuwählen.
Weitere Informationen zum Importieren einer Fusion-Konstruktion (.fusiondesign) finden Sie unter So importieren Sie Dateien aus anderen CAD-Systemen als Referenzmodell oder mit der Option Modell konvertieren.
Navigieren Sie im Dialogfeld Öffnen oder Importieren zum Fusion-Laufwerk und anschließend zum Fusion-Hub, in dem sich das Fusion-Modell befindet, und wählen Sie eine zu importierende Fusion-Konstruktion (.fusiondesign) aus.
Wählen Sie die Importoptionen aus, die Sie einschließen wollen, und klicken Sie auf OK.
So aktualisieren Sie eine Fusion-Dateireferenz
Es gibt verschiedene Möglichkeiten zum Synchronisieren des in Inventor referenzierten Fusion-Modells mit den neuesten Updates.
Beim Öffnen eines Inventor-Dokuments, das über eine .fusiondesign-Referenz verfügt, erkennt Inventor, ob ein Update verfügbar ist:
Bauteildatei: Das Blitzsymbol ist aktiviert. Klicken Sie, um das Update mit den neuesten Fusion-Daten durchzuführen.
Baugruppendatei: Es wird eine Meldung angezeigt, in der Sie gefragt werden, ob Sie die Datei aktualisieren möchten. Wählen Sie Ja, um zu aktualisieren. Wenn Sie Nein wählen, wird das Blitzsymbol aktiviert.
Bauteil- und Baugruppendatei:
Nach dem Import können Sie jederzeit manuell nach Updates suchen.
Klicken Sie mit der rechten Maustaste auf die Fusion-Datei im Browser, und wählen Sie die Option Nach Updates suchen.
Weitere Informationen finden Sie unter Interoperabilität von Inventor und Fusion.
