Übung 2: Überprüfen der Objektdaten

Die neuen Layer der DWG-Datei werden im neuen Schema zur Objektklasse. Die Objektdateneigenschaften in der Zeichnung bestimmen die Eigenschaften für jede Objektklasse. Verwenden Sie die Eigenschaftenpalette, um die Objektdaten anzuzeigen.

Anmerkung:

In dieser Übung wird die Karte DWGMap.dwg verwendet, die Sie in Übung 1: Überprüfen der ursprünglichen Zeichnungslayer geöffnet haben.

So zeigen Sie die Objektdatenfelder an

1. Vergrößern Sie die Karte, um einzelne Objekte zu sehen.

   Verwenden Sie die Zoombefehle auf der Registerkarte Ansicht.

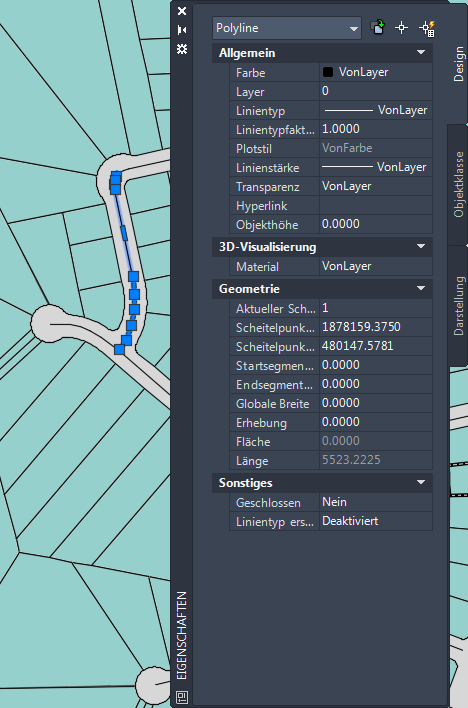

2. Klicken Sie auf AnsichtPalettenEigenschaften.
3. Wählen Sie eine der rosafarbenen Polylinien.
4. Beachten Sie, dass als Farbe für die Polylinien VonLayer ausgewählt ist. Überprüfen Sie den unteren Bereich der Registerkarte für das Design in der Eigenschaften-Palette, um die Objektdaten anzuzeigen.

   Die rosafarbenen Polylinien kennzeichnen Parzellen und verfügen über Objektdaten hinsichtlich der Adresse, des Gebiets, des Werts usw.



   Je nach ausgewählter Polylinie werden unter Umständen andere Informationen angezeigt.

5. Drücken Sie die ESC-Taste, um die Auswahl der Polylinie aufzuheben.
6. Schwenken Sie die Karte, falls erforderlich, um die roten Linien in der oberen linken Ecke der Karte anzuzeigen.
7. Wählen Sie bei geöffneter Eigenschaftenpalette eine rote Linie aus.

   Die rote Linie kennzeichnet eine Wasserleitung. Beachten Sie, dass die Farbe für diese Linie nicht VonLayer ist. Innerhalb des Layers wurden mit Farben bestimmte Wasserleitungstypen gekennzeichnet. In diesem Fall wird hiermit die Größe angegeben. Rote Wasserleitungen haben einen Durchmesser von 26 bis 48 Zoll.

8. Heben Sie die Auswahl der roten Linie auf, und schwenken Sie zur unteren rechten Ecke der Zeichnung.
9. Wählen Sie eine grüne Linie aus.

   Die grüne Linie kennzeichnet ebenfalls eine Wasserleitung, allerdings mit einer anderen Größe. Grüne Wasserleitungen haben einen Durchmesser von 13 bis 24 Zoll. Blaue Wasserleitungen haben einen Durchmesser von 1 bis 12 Zoll.

10. Drücken Sie die ESC-Taste, um sicherzustellen, dass keine Objekte ausgewählt sind.

    Im oberen Feld der Eigenschaftenpalette wird "Keine Auswahl" angezeigt, wenn Sie die Auswahl für alle Objekte aufheben.

11. Schließen Sie die Eigenschaftenpalette.

Um diese Übungslektion fortzusetzen, gehen Sie zu Übung 3: Exportieren der Zeichnungslayer in SDF - Auswählen von Layern.
