Stutzen

Sie können direkt im Modell Stutzen zu Apparaten hinzufügen und ändern.

Hinzufügen von Stutzen

Sie können direkt im Modell Stutzen zu Apparaten hinzufügen und ändern.

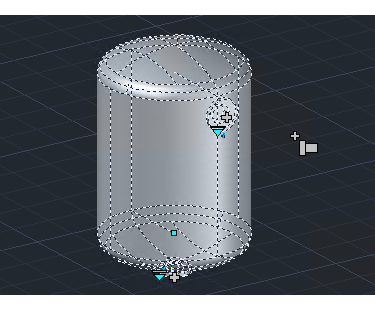

Nachdem Sie einen Apparat erstellt oder geändert haben, können Sie den Apparat im Modell auswählen und mit dem Griff Stutzen hinzufügen () einen Stutzen hinzufügen.

Bei benutzergefertigten Apparaten und bei konvertierten 3D-Volumenkörpern können Sie Stutzen hinzufügen und deren Typen, Eigenschaften, Positionen, Richtungen und Bemaßungen festlegen.

Bearbeiten von Stutzen

Mit dem Griff Stutzen bearbeiten können Sie auf erweiterte Optionen zugreifen. Diese Optionen ermöglichen präzisere Änderungen an einem vorhandenen Stutzen.

Anmerkung: Die Systemvariable PLANTEDITALLNOZZLES steuert, ob der Griff Stutzen bearbeiten für benutzergefertigte Apparate in 3D-Modellen aktiviert ist. Diese Einstellung ist standardmäßig aktiviert. Wenn sie deaktiviert ist, halten Sie die STRG-Taste gedrückt und wählen einen Stutzen aus, um den Griff Stutzen bearbeiten anzuzeigen.

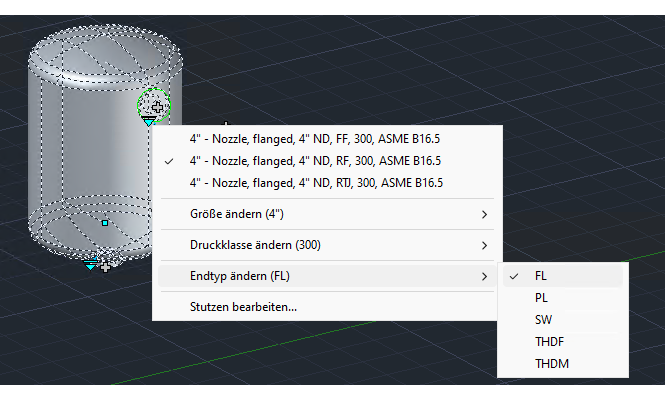

Verwenden Sie das Flyout-Menü, um auf verschiedene Optionen zum Ändern einzelner Stutzen zuzugreifen.

• Größe ändern: Wählt eine andere Stutzengröße aus.
• Druckklasse ändern: Wählt eine andere Druckklasse aus.
• Endtyp ändern: Wählt einen anderen Endtyp aus.

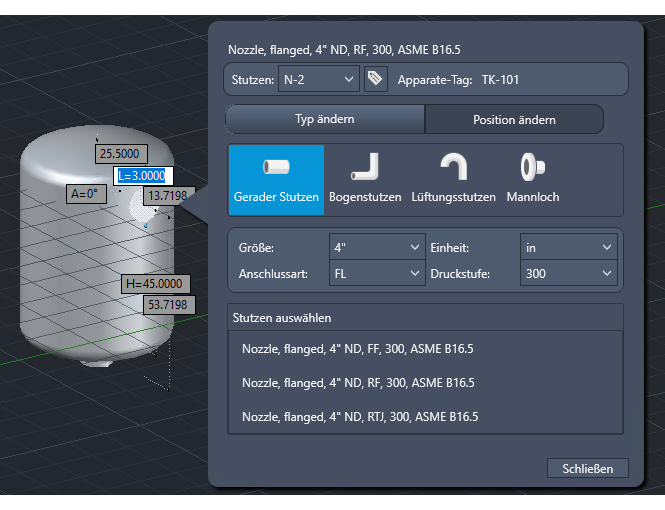

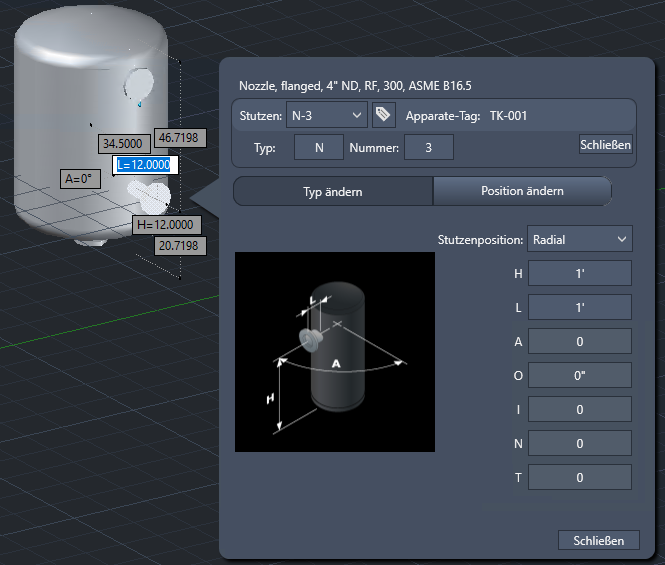

• Stutzen bearbeiten: Öffnet das Dialogfeld Stutzen bearbeiten, in dem Sie detailliertere Änderungen vornehmen können.


Anmerkung:

• Stutzen sind Unterobjekte. Halten Sie die STRG-Taste gedrückt, um sie einzeln auszuwählen. Drücken Sie STRG+ENTF, um einen ausgewählten Stutzen zu entfernen.
• Pumpenstutzen können zwar geändert, nicht jedoch hinzugefügt oder entfernt werden.
• Bei parametrischen Apparaten können Sie lediglich die Bemaßungswerte für Stutzen angeben. Die Anzahl und Position der Stutzen ist unveränderlich.
