PLANTISOTBDRAWAREA

Legt Zeichen- und Nicht-Zeichenbereiche in einer ISO-Zeichnung fest.

Zugriffsmethoden

Multifunktionsleiste: Projektkonfiguration

Isometrische DWG-Einstellungen

Schriftfeld einrichten

Isometrische Zeichnungsfläche

Befehlseingabe: plantisotbdrawarea

Zusammenfassung

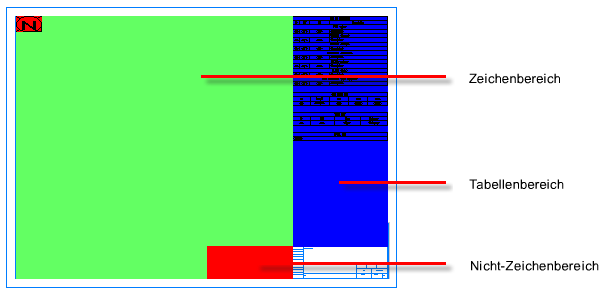

Unter Schriftfeld einrichten können Sie Bereiche für ISO-Zeichnungen erstellen und ändern. Ein Zeichenbereich gibt die Fläche an, in der ISO-Objekte erstellt werden. Innerhalb des Zeichenbereichs kann ein Nicht-Zeichenbereich platziert werden, um anzugeben, dass innerhalb dieses Bereichs keine ISO-Objekte erstellt werden sollen.

Ein Tabellenbereich wird automatisch erstellt, wenn Sie die erste Tabelle erstellen. Sie können den Zeichenbereich strecken.

Sie können einen Zeichenbereich erstellen. Sie können einen oder mehrere Nicht-Zeichenbereiche erstellen.

Liste der Aufforderungen

Wenn ein Zeichenbereich nicht im Tabelleneditor vorhanden ist, werden Sie aufgefordert, einen zu erstellen.

Ersten Eckpunkt angeben: Geben Sie die erste Ecke eines Zeichenbereichs an.

Anderen Eckpunkt angeben: Geben Sie die zweite Ecke eines Zeichenbereichs an.

Zeichenbereich ersetzen oder [Zeichenbereich ersetzen/Nicht-Zeichenbereich hinzufügen/Sichtbarkeit umschalten]:

Area

Steuert den Zeichenbereich in den isometrischen Zeichnungen.

Zeichenbereich ersetzen: Gibt den Bereich an, in dem Objekte in der isometrischen Zeichnung erstellt werden sollen.
Nicht-Zeichenbereich hinzufügen: Gibt Bereiche in der isometrischen Zeichnung an, in der keine Objekte platziert werden können.

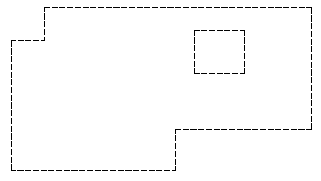

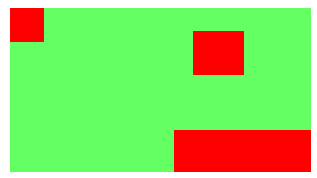

Sichtbarkeit umschalten: Zeigt den Zeichenbereich als Umfang anstelle von Zeichnen- und Nicht-Zeichnen-Rechtecken an. Zeichenbereiche können nur ausgewählt werden, wenn Rechtecke angezeigt werden.

Sichtbarkeit

Steuert die Sichtbarkeit des Zeichenbereichs in den isometrischen Zeichnungen.

Sichtbarkeit umschalten: Die Sichtbarkeit des Zeichenbereichs ist eingeschaltet.

Die Sichtbarkeit des Zeichenbereichs ist ausgeschaltet.; Zeigt den Zeichenbereich als Umfang anstelle von Zeichnen- und Nicht-Zeichnen-Rechtecken an. Zeichenbereiche können nur ausgewählt werden, wenn Rechtecke angezeigt werden.
