So erstellen Sie Rohrleitungskomponenten

Sie können eine Komponente erstellen, die Rohrleitungsklasse und -geometrie angeben, Größenbereiche festlegen und sie einem Katalog hinzufügen.

  1. Klicken Sie auf der Registerkarte Katalog auf Komponente erstellen.
  2. Klicken Sie unter Grafikauswahl auf Plant 3D-Parametergrafiken.

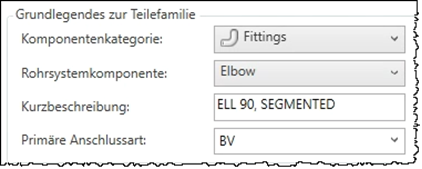

  3. Führen Sie unter Grundlegendes zur Teilefamilie die folgenden Schritte durch:
    • Wählen Sie eine Komponentenkategorie aus (z. B. Fittings).
    • Wählen Sie einen Rohrleitungskomponententyp (z. B. Bogen).
    • Geben Sie eine Kurzbezeichnung ein (z. B. ROHRB 90 SEGMENTIERT).
    • Wählen Sie eine primäre Anschlussart (z. B. BV).

      Sie können auch einen Wert eingeben, wenn die primäre Anschlussart nicht im Katalog enthalten ist.

  4. Blättern Sie unter Grafikauswahl seitwärts, um die Komponentenbilder anzuzeigen.
  5. Klicken Sie auf ein Bild der Komponente (z. B. Gehrungsbiegung).

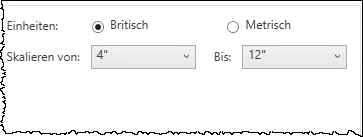

  6. Geben Sie unter Grundlegendes zur Teilefamilie einen anfänglichen Größenbereich an (z. B. 4" bis 12").

    Größen können nach dem Hinzufügen des Teils zum Katalog hinzugefügt und entfernt werden.

  7. Klicken Sie auf Erstellen.
