Für Sollwerte der Systemanalyse werden Werte aus ASHRAE 90.1 verwendet.
Sie können die festgelegten Punktwerte bearbeiten. Beachten Sie, dass der Sollwert Heizung mindestens 0.56 Grad C (1 Grad F) unter dem Sollwert Kühlung liegen muss. Ebenso muss der Sollwert Luftbefeuchtung mindestens 1 % unter dem Sollwert Luftentfeuchtung liegen.

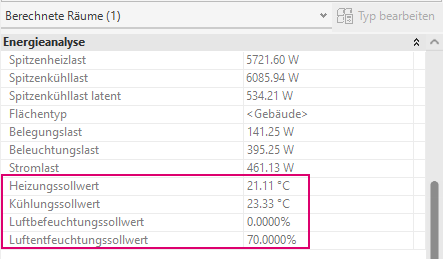

Nachdem Sie das Energiemodell erstellt haben, werden die Sollwerte in den Einstellungen für den Gebäudetyp auf die berechneten Räume angewendet und in der Eigenschaftenpalette als schreibgeschützt angezeigt. Einer Systemzone zugewiesene Sollwerte überschreiben die Einstellungen des Gebäudetyps für alle berechneten Räume, die der Systemzone zugewiesen sind.
Die Sollwerte können überschrieben werden, indem Sie einen Raum an derselben Position wie der berechnete Raum verwenden. Die Werte in den Einstellungen für den Raumtyp werden auf den berechneten Raum angewendet.
Diese Sollwerte werden bei der Durchführung einer Systemanalyse verwendet. Nach dem Ausführen einer Bemessungsanalyse werden die Sollwerte für Kühlung und Heizung in der Zusammenfassung für die Bemessung von Heizung, Lüftung und Klimatisierung des Analyseberichts angezeigt.
Durch Erstellen eines einzelnen Zonengeräts, das mehrere berechnete Räume abdeckt, wird für eine Systemanalyse, die verschiedene Sollwerte für die eingeschlossenen analytischen Räume enthalten kann, eine thermische Zone erzeugt. In diesem Fall wird der höchste Wert für die Heizung und der niedrigste Wert für die Kühlung verwendet. Wenn dies zu einem Heizungswert führt, der über dem Kühlungswert liegt, werden die Durchschnittswerte für Heizung und Kühlung mit einer Differenz von 1 Grad F verwendet. Außerdem wird der höchste Wert für die Luftbefeuchtung und der niedrigste Wert für die Luftentfeuchtung verwendet. Wenn die Luftbefeuchtung größer als die Luftentfeuchtung ist, werden die Durchschnittswerte sowie eine Differenz von 1 % verwendet.
