Vorgang

In diesem Video werden die Grundlagen des Autodesk® CFD-Prozesses beschrieben.

Videoanmerkungen:

1. Das CAD-Modell

Alles beginnt mit der Geometrie.

Wenn Sie das Modell in einem CAD-System erstellt haben, enthält es wahrscheinlich Festkörper. Zur Verwendung mit Autodesk® CFD müssen ein oder mehrere Fluid-Teile enthalten sein. Es gibt mehrere Möglichkeiten zur Erstellung eines Fluid-Bauteils:

  1. Sie erstellen es in CAD.

    CAD

  2. Erstellen Sie Volumen, die die Öffnungen "verschließen", um das Volumen "wasserdicht" zu machen.

    cap

  3. Verwenden Sie das Werkzeug Fluidvolumen in den Autodesk® SimStudio Tools.

    Flüssigkeitsvolumen

  4. Verwenden Sie das Werkzeug Hohlraumfüllung in Autodesk® CFD.

    Hohlraumfüllung

Starten Sie das Modell direkt aus dem CAD-System oder durch Öffnen der Modelldatei in Autodesk® CFD.

Weitere Informationen zum CAD-Modell für die Simulation erhalten Sie hier.

2. Geben Sie die Ihnen bekannten Informationen ein.

In diesem Schritt können Sie die physischen Eigenschaften des Systems festlegen.

A. Materialien

(Konfiguration > Modelldefinition > Materialien)

Symbol Materialien

Definieren Sie, was durch das Objekt strömt, also Luft, Wasser usw., und legen Sie Festkörper fest.

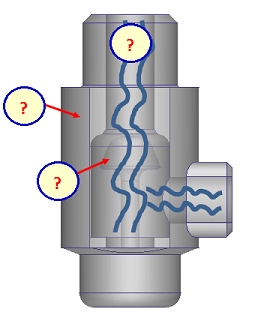

Materialien

Weitere Informationen zu Materialien finden Sie hier.

B. Randbedingungen

(Konfiguration > Modelldefinition > Randbedingungen)

Symbol Randbedingungen

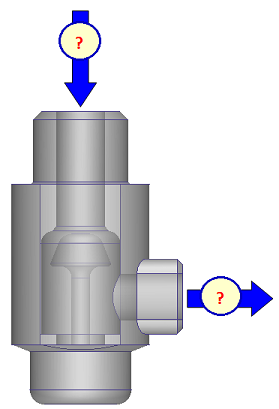

Beschreiben Sie den Strömungsfluss an den Öffnungen und die Wärmeübertragung, wo Wärme in das System eindringt oder es verlässt.

Strömungsöffnung

Weitere Informationen über Randbedingungen finden Sie hier.

C. Netzgrößenbestimmung

(Konfiguration > Modelldefinition > Netzgrößenbestimmung)

Symbol Netz

Auf diese Weise wird das Geometriemodell in ein Simulationsmodell umgewandelt.

Der Vorgang erfolgt fast vollständig automatisch. Klicken Sie einfach auf diese Schaltfläche:

Autom. Größenbestimmung

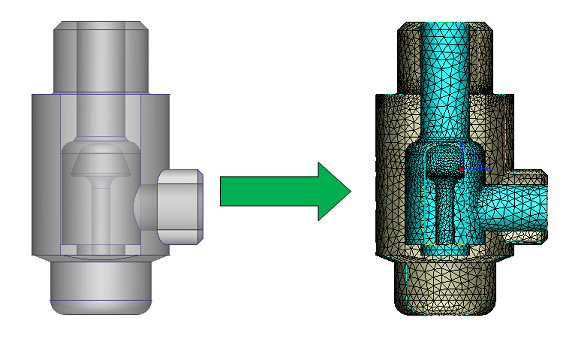

Netz

Weitere Informationen zur Netzerstellung finden Sie hier.

3. Ausführen der Simulation

(Konfiguration > Simulation > Start)

Symbol Lösen

Nachdem Sie das Modell beschrieben haben, können Sie es lösen.

In Autodesk® CFD wird eine iterative Berechnung verwendet. Dies bedeutet, dass der Solver eine Lösung in vielen kleinen Schritten (Iterationen) berechnet. Während dieser Schritte wird die Lösung weiterentwickelt. Nach einigen Iterationen verändert sich die Lösung nicht mehr und wird als "konvergiert" betrachtet.

Ausführen

Weitere Informationen zum Starten der Simulation finden Sie hier.

4. Noch mehr herausholen (Visualisierung der Ergebnisse)

(Ergebnisse > Ergebnisauswertung)

Ergebnissymbole

Hier erfahren Sie, wie sich Strömung und Wärme in Ihrem Modell verhalten. Autodesk® CFD bietet einige sehr gute Werkzeuge zum Anzeigen und Extrahieren von Ergebnissen.

Die Art des benötigten Ergebnisses hängt größtenteils von der Art der Anwendung ab:

Ventile und andere Strömungswächter

Flusssteuerungssimulationen zeigen in der Regel, wie das Fluid durch das Gerät strömt, sowie entweder den Druckverlust oder die Durchflussrate.

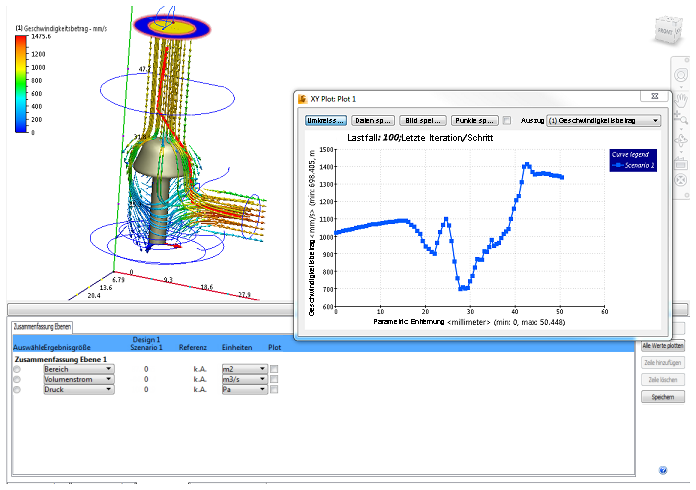

Ergebnisse

Klicken Sie zum Üben mit einem Flusssteuerungsmodell hier.

Elektronikkühlung

Simulationen der Elektronikkühlung zeigen normalerweise Bauteiltemperaturen und wie die Kühlluft durch das Gehäuse strömt.

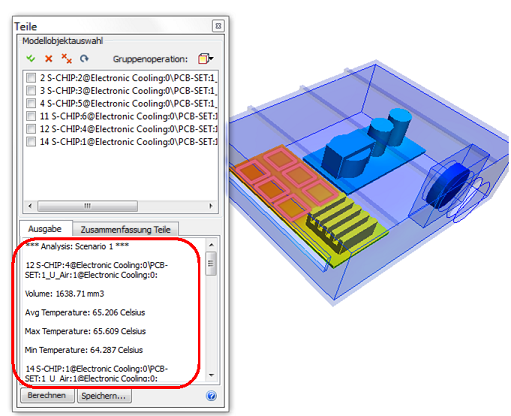

Ergebnisse Elektronikkühlung

Klicken Sie zum Üben mit einem Elektronikkühlungsmodell hier.

AEC

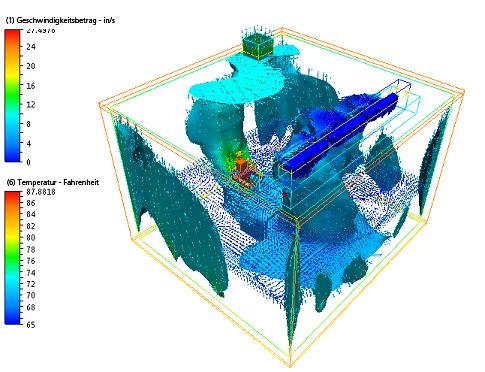

Anhand von AEC-Simulationen erfahren Sie, wie sich die Belüftungsluft im Verhältnis zum Bewohner bewegt und ob der Bewohner sich wohlfühlt.

AEC-Ergebnisse

Klicken Sie zum Üben mit einem AEC-Modell hier.

Weitere Informationen zur Darstellung von Ergebnissen finden Sie hier.

5. Iterationen und Vergleichen

Ein einzelnes Szenario ist nur der erste Schritt. In vielen Fällen möchten Sie wahrscheinlich mehrere Designalternativen ausprobieren.

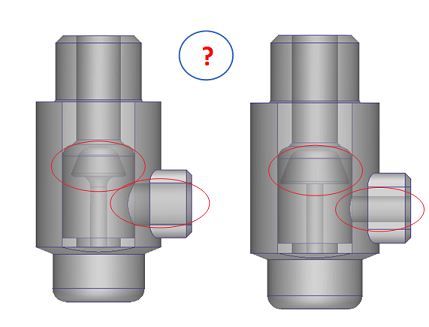

Vergleich von zwei Modellen

Mit Autodesk® CFD können Sie ganz leicht Einstellungen von einem Modell auf ein anderes übertragen und Variationen in derselben Designstudie ausführen.

Wenn Sie fertig sind, können Sie die Ergebnisse im Entscheidungscenter vergleichen. Verwenden Sie zum Öffnen der Entscheidungscenter-Umgebung die entsprechenden Steuerelemente in der Multifunktionsleiste:

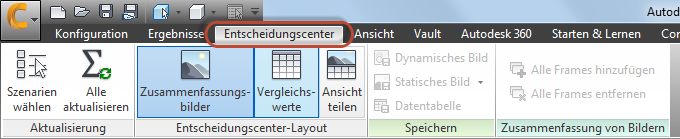

Entscheidungscenter (Registerkarte)

Das Entscheidungscenter bietet mehrere Möglichkeiten zum Vergleichen der Simulationsergebnisse mehrerer Simulationen:

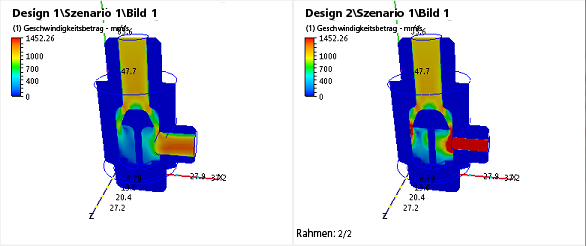

Szenariovergleich

Weitere Informationen zum Ausführen und Vergleichen von Designergebnissen finden Sie hier.

Nächster Schritt

Im nächsten Video geht es um die grundlegenden Modellinteraktionen.

Alternativ können Sie zur Schnelleinstiegs-Startseite zurückkehren, um ein anderes Video anzusehen, ein Lernprogramm durchzuführen oder damit zu beginnen, das Gelernte anzuwenden.
