Randbedingungen: Rückführung
In diesem Schritt definieren wir die Rückführung. Dies ist einfach, da wir einen Überdruck verwenden, um darzustellen, wo die Abgase zu den Rücklaufleitungen geführt werden.
Klicken Sie auf die Luftrückführungsfläche.
Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:

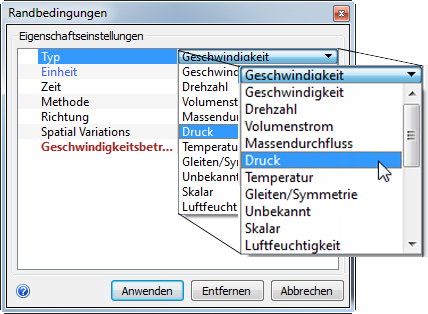

Wählen Sie in der Zeile Typ die Option Druck.

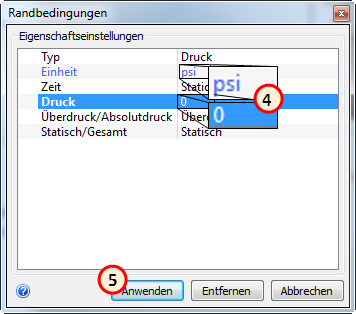

Behalten Sie die Einheit Psi und den Druckwert = 0 bei.
Klicken Sie auf Anwenden.
Überprüfen der Einstellungen
6. Um zu überprüfen, ob die Randbedingung korrekt auf die Luftrückführung angewendet wurde, überprüfen Sie die Designstudienleiste und den Farbstreifen auf der Luftrückführungsfläche:
In der Designstudienleiste muss die Bedingung Druck aufgelistet sein und den Wert 0 psi haben.
Auf der Luftrückführungsfläche muss ein Farbstreifen vorhanden sein, der der Legende entspricht.
