Randbedingungen: Außenwärme

Zur Modellierung äußerer Bedingungen verwenden wir einen angewendeten U-Wert (wird auch als Konvektionsbedingung oder U-Wert bezeichnet). Da wir einen Designtag simulieren, verwenden wir Werte, die langsame Luftbewegungen durch natürliche Konvektion und eine hohe Umgebungstemperatur simulieren.

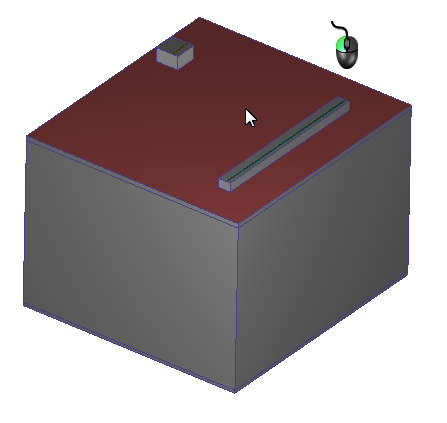

1. Wählen Sie die Dachfläche aus.

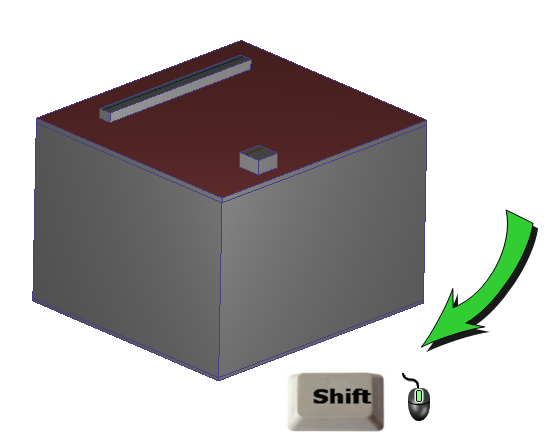

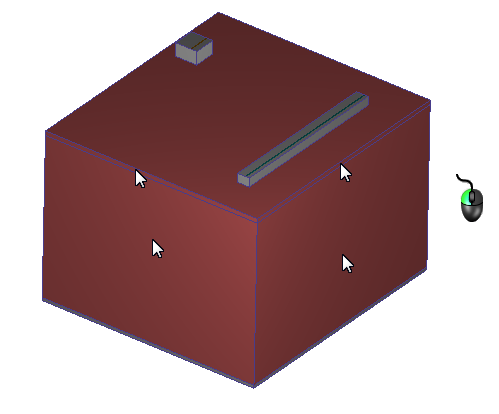

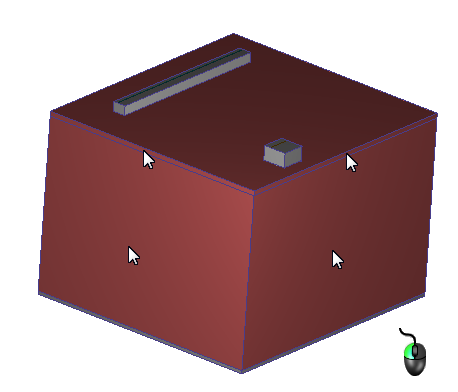

2. Wählen Sie die Wandflächen (insgesamt 8) aus. Sie müssen das Modell drehen, um auf die Flächen auf der anderen Seite zugreifen zu können:







   Anmerkung: Jetzt sollten alle neun Flächen ausgewählt sein.

3. Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:

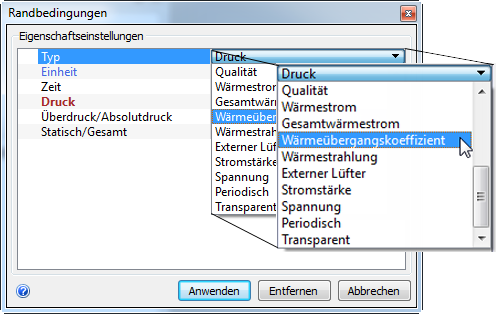

4. Wählen Sie Wärmeübergangskoeffizient in der Zeile Typ.

   Anmerkung: Sie müssen in der Liste fast ganz nach unten scrollen.



   Anmerkung: Der Wärmeübergangskoeffizient entspricht dem U-Wert.

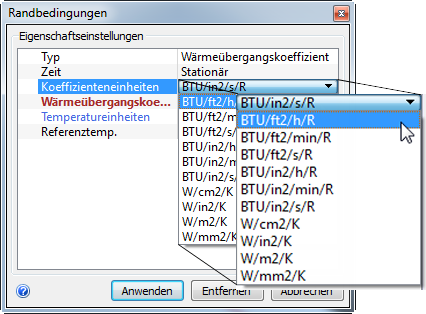

5. Wählen Sie in der Zeile Einheit den Eintrag BTU/ft2/h/R.

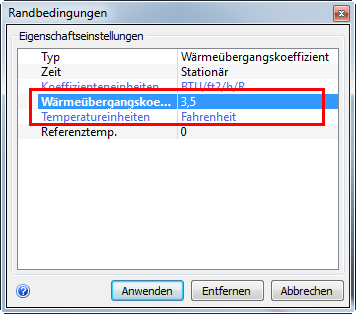

6. Klicken Sie auf die Zeile Wärmeübergangskoeffizient, geben Sie 3,5 ein und prüfen Sie, dass als Temperatureinheit Fahrenheit ausgewählt ist.

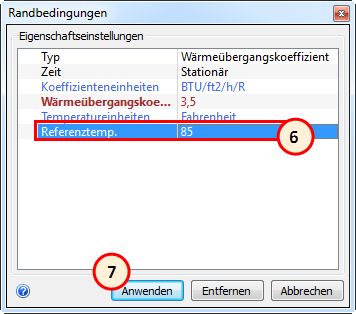

7. Geben Sie in der Zeile Referenztemp. den Wert 85 ein.



8. Klicken Sie auf Anwenden.

   So sollte das Ergebnis aussehen...

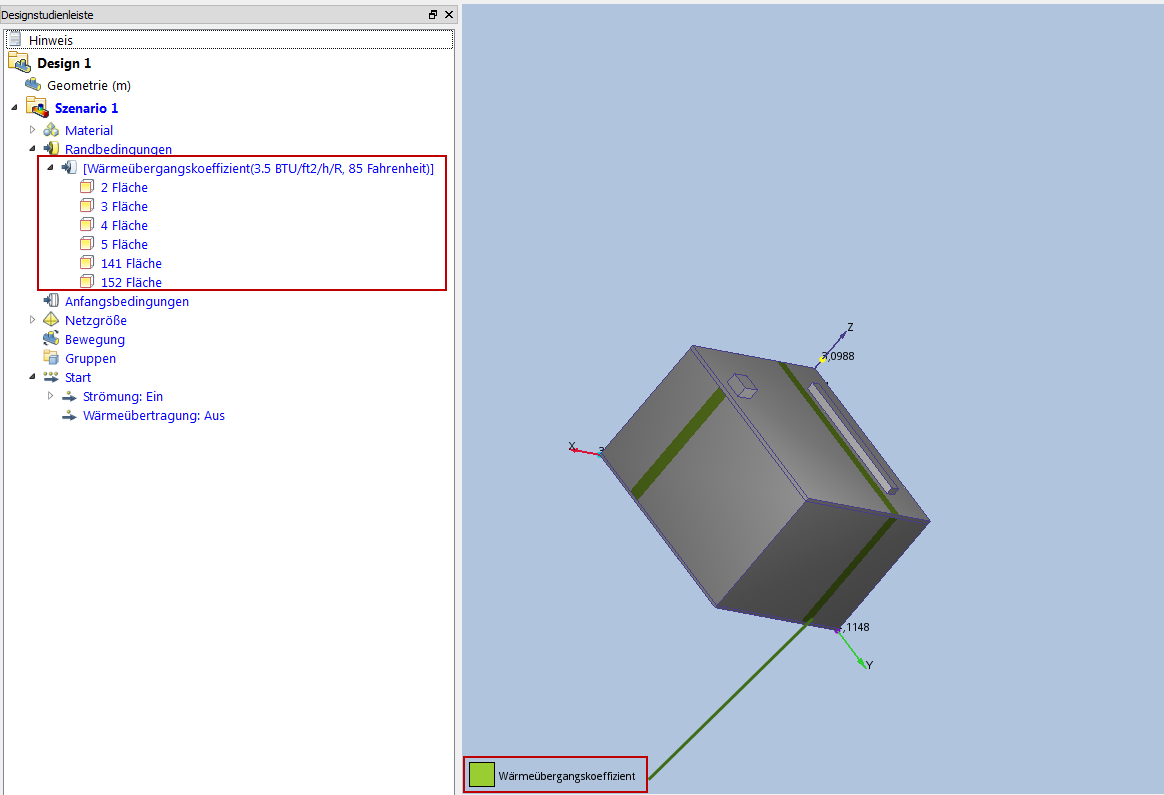

9. Um zu überprüfen, ob die Wärmeübergangskoeffizient-Randbedingung korrekt auf die Außenflächen angewendet wurde, überprüfen Sie die Designstudienleiste und den Farbstreifen auf den Flächen:

   1. In der Designstudienleiste sollte die Bedingung Wärmeübergangskoeffizient mit den Werten 3,5 BTU/ft2/hr/R und 85 Fahrenheit aufgelistet sein.

   2. Auf den Außenflächen muss ein Farbstreifen vorhanden sein, der der Legende entspricht.
