Einige erforderliche Kenntnisse: Navigation und Teiledarstellung
Beginnen wir mit einigen grundlegenden Verfahren...

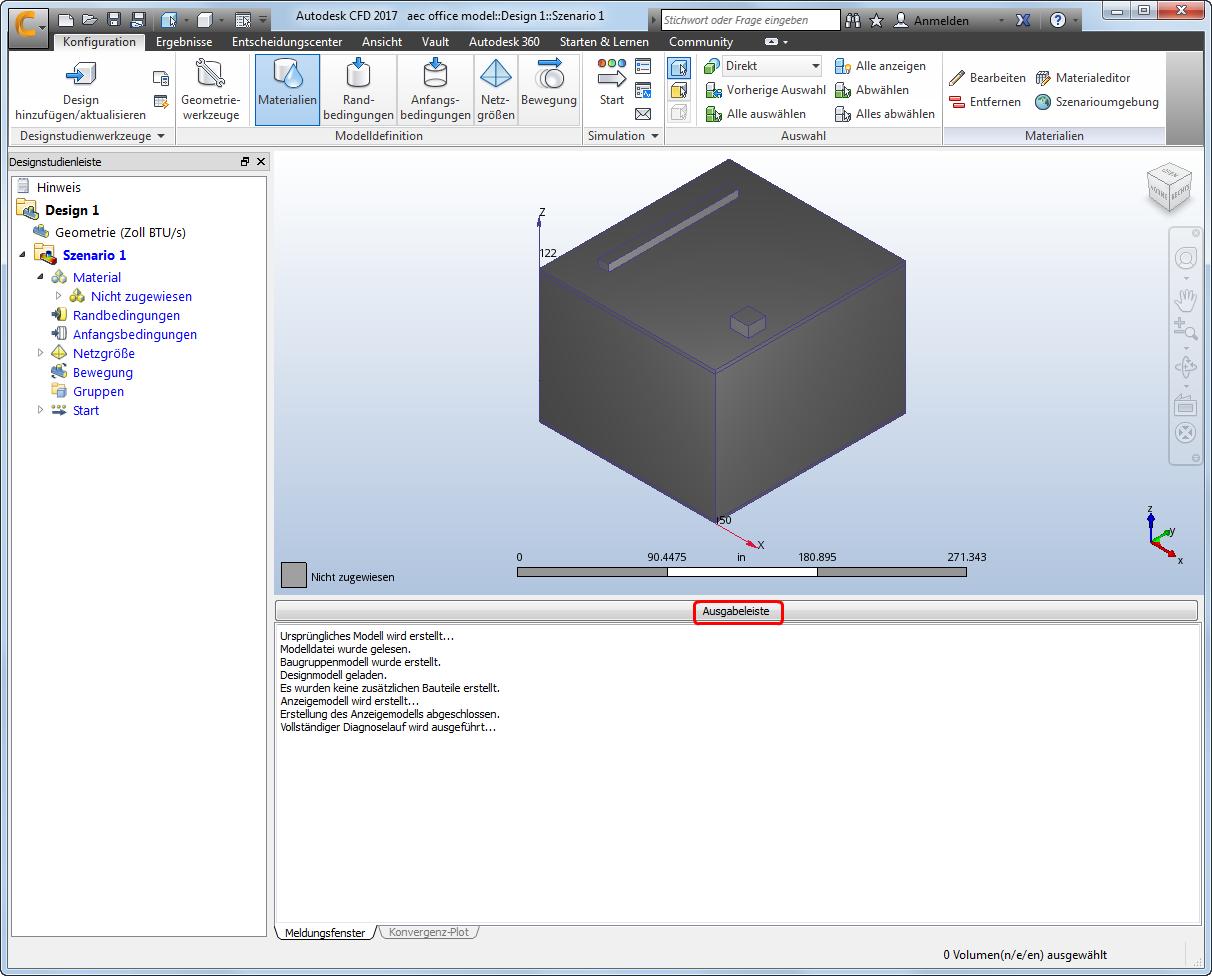

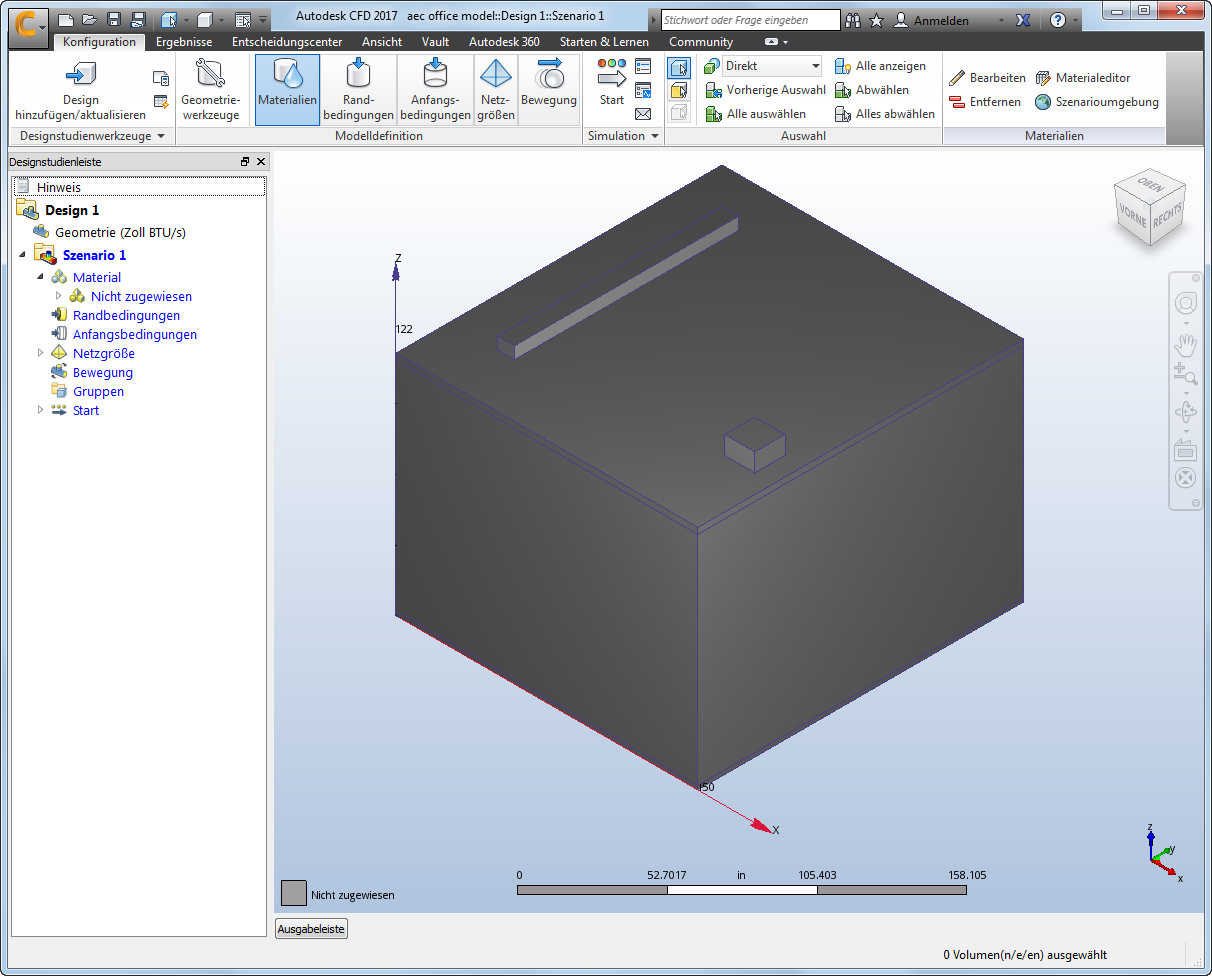

Reduzieren Sie für zusätzlichen Bildschirmplatz die Ausgabeleiste, indem Sie auf die Schaltfläche Ausgabeleiste klicken:

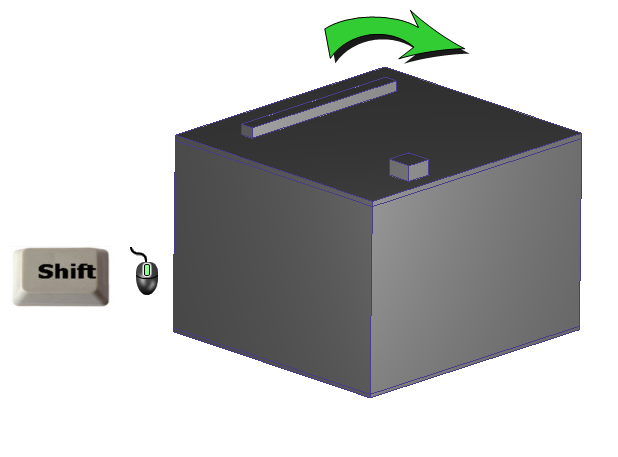

Anmerkung: Ein Modell kann gedreht, geschwenkt und gezoomt werden.Drücken Sie zum Drehen des Modells die Umschalttaste, halten Sie die mittlere Maustaste gedrückt und bewegen Sie die Maus:

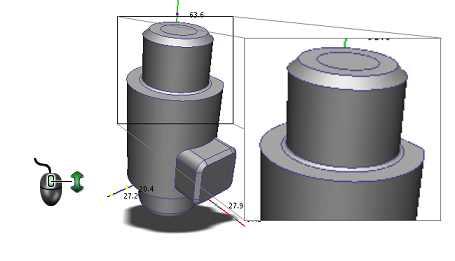

Drehen Sie zum Zoomen das Mausrad:

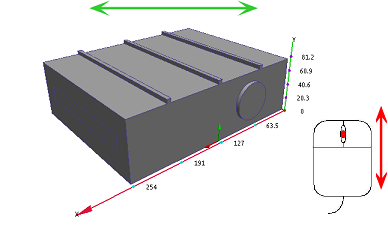

Halten Sie zum Schwenken (Bewegen) die mittlere Maustaste gedrückt und bewegen Sie die Maus:
Anmerkung: In mehreren Schritten in diesem Lernprogramm muss ein Außenteil ausgeblendet werden, um auf ein Innenbauteil zuzugreifen.Blenden Sie das Verkleidungsteil und dann das Luftteil aus, um innen liegende Bauteile sehen zu können. Dazu platzieren Sie den Cursor über das jeweilige Teil und drücken die STRG-Taste und die mittlere Maustaste:

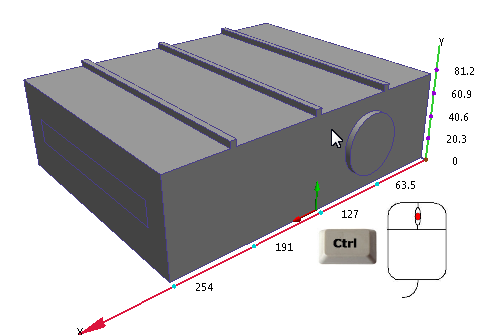

Verkleidung ausblenden:

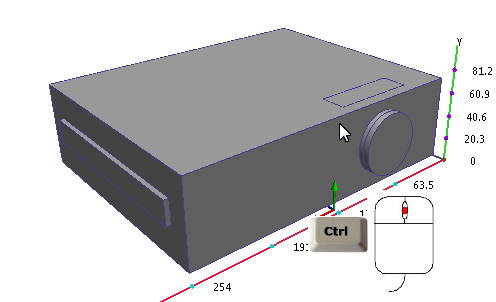

Luft ausblenden:

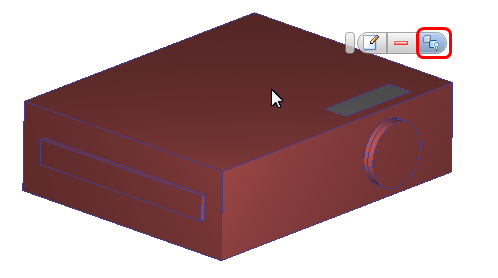

Alternativ können Sie auch mit der linken Maustaste auf das Teil und danach auf der Symbolleiste auf das Symbol Ausblenden klicken:

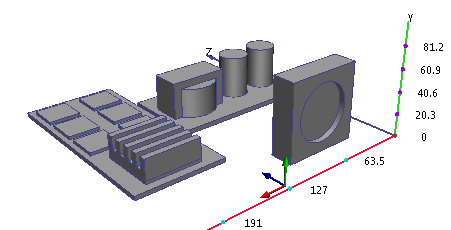

Jetzt können wir Chips, Platten, Gebläse und andere Komponenten sehen.

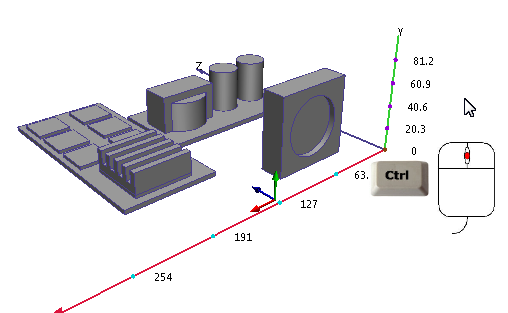

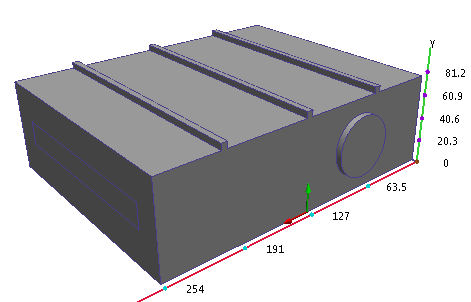

Drücken Sie zum Anzeigen aller Bauteile die STRG-Taste und klicken Sie im Grafikfenster mit der mittleren Maustaste neben das Modell:

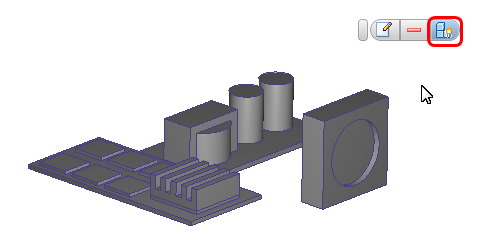

Alternativ können Sie alle Teile anzeigen, indem Sie mit der linken Maustaste außerhalb des Modells und danach auf das Symbol Alle anzeigen auf der Symbolleiste klicken:
Alles klar? In den nächsten Schritten, drehen, schwenken und zoomen wir das Modell und blenden Teile aus. Sie sollten sich mit diesen nützlichen Verfahren vertraut machen.
