Auslassbedingung
In diesem Schritt weisen Sie dem Ventilauslass eine Umgebungsdruckbedingung zu. (Dies ist die übliche Methode zur Modellierung der Stelle, an der die Strömung das Gerät verlässt.)
Klicken Sie mit der linken Maustaste auf die Auslassfläche:

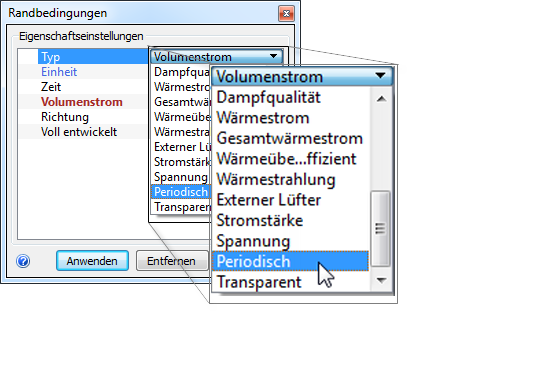

Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:
Wählen Sie in der Zeile Typ die Option Druck.
Behalten Sie die Einheit Psi bei und setzen Sie den Druck = 0.
Klicken Sie auf Anwenden.
Dadurch wird ein statischer Überdruck von 0 definiert, der den Strömungsausfluss simuliert.
Überprüfen der Einstellungen
Um zu überprüfen, ob die Randbedingung korrekt auf den Auslass angewendet wurde, überprüfen Sie die Designstudienleiste und den Farbstreifen auf der Auslassfläche:
In der Designstudienleiste muss die Bedingung Druck den Wert 0 psi haben.
Auf der Auslassfläche muss ein Farbstreifen vorhanden sein, der der Legende entspricht.
