Bedingung für die Einlassströmung
In diesem Schritt weisen wir der Einlassfläche eine Geschwindigkeit zu.
Klicken Sie auf der Registerkarte Konfiguration auf Randbedingungen:
Wenn Sie die Sichtbarkeit aller Bauteile wiederherstellen möchten, drücken Sie die STRG-Taste und klicken Sie auf eine beliebige Stelle außerhalb des Modells.

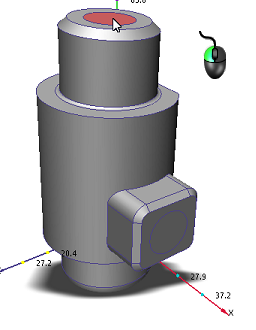

Wählen Sie die Einlassfläche aus, indem Sie mit der linken Maustaste darauf klicken:
Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:

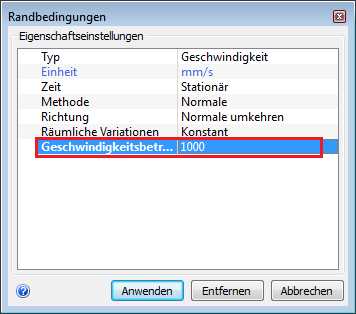

Geben Sie in die Zeile Geschwindigkeitsbetrag den Wert 1000 ein. Klicken Sie auf Anwenden:
Überprüfen der Einstellungen
Um zu überprüfen, ob die Randbedingung korrekt auf den Einlass angewendet wurde, überprüfen Sie die Designstudienleiste und den Farbstreifen auf der Einlassfläche:
Überprüfen Sie in der Designstudienleiste den Wert für die Bedingung am Einlass.
Der Streifen auf der Einlassfläche muss den Randbedingungstypen in der Legende entsprechen.
In dieser Übung haben wir eine konstante Geschwindigkeit angewendet. In vielen von Ventilsimulationen ist entweder die Durchflussrate oder der Druckverlust bekannt. Eine der beiden Bedingungen kann statt einer angegebenen Geschwindigkeit verwendet werden. (Wenden Sie nur nicht mehr als eine Strömungsbedingung auf denselben Einlass an.)
