Wärmedissipation: Kondensatoren
In diesem Schritt wenden Sie eine Wärmedissipation auf die beiden Kondensatoren an.

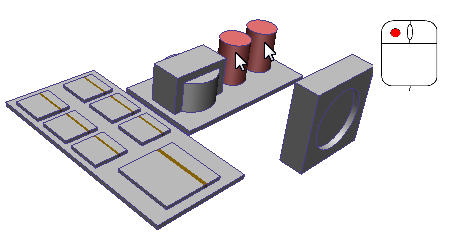

1. Wählen Sie die beiden Kondensatoren aus, indem Sie mit der linken Maustaste darauf klicken.
2. Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:

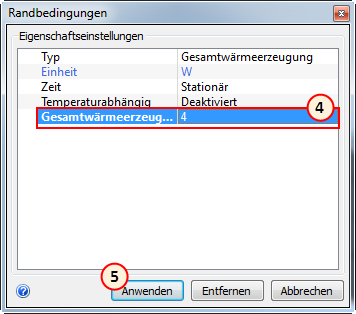

3. Prüfen Sie, ob als Typ die Gesamtwärmeerzeugung und die Einheit auf W (Watt) eingestellt ist.
4. Geben Sie in die Zeile Gesamtwärmeerzeugung den Wert 4 ein.
5. Klicken Sie auf Anwenden.
Überprüfen der Einstellungen

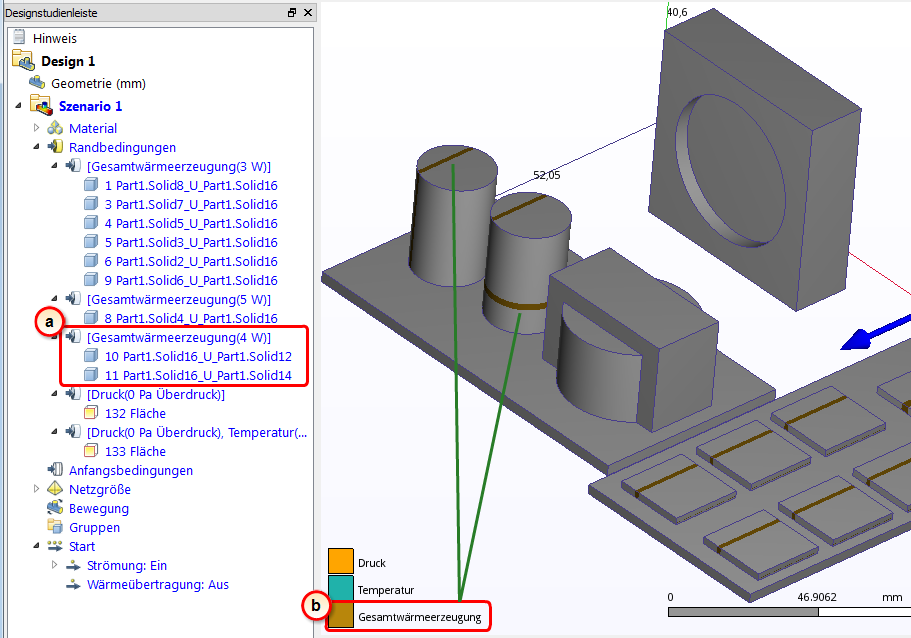

6. Um zu überprüfen, ob die Randbedingung korrekt auf die Kondensatoren angewendet wurde, überprüfen Sie die Designstudienleiste und den Farbstreifen auf den beiden Kondensatoren.
- a. In der Designstudienleiste sollte die Bedingung Gesamtwärmeerzeugung aufgelistet sein und den Wert 4 W haben.
- b. Auf den Kondensatoren muss jeweils ein Farbstreifen vorhanden sein, der der Gesamtwärmeerzeugung in der Legende entspricht.
