Wärmedissipation: Transformator
In diesem Schritt wenden Sie eine Wärmedissipation auf den Transformator an.

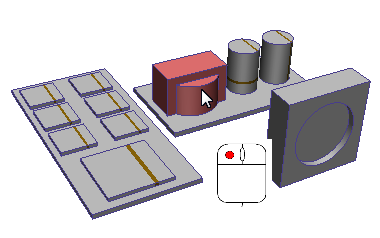

Wählen Sie den Transformator aus, indem Sie mit der linken Maustaste darauf klicken.
Klicken Sie in der kontextabhängigen Gruppe Randbedingungen auf Bearbeiten:

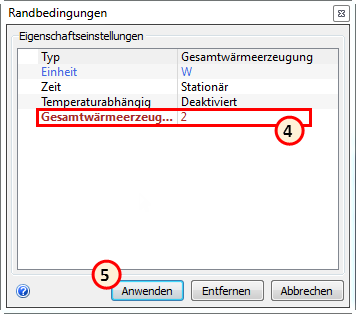

Stellen Sie sicher, dass der Typ Gesamtwärmeerzeugung ist und die Einheit auf W (Watt) eingestellt ist.
Geben Sie in die Zeile Gesamtwärmeerzeugung den Wert 2 ein.
Klicken Sie auf Anwenden.
Überprüfen der Einstellungen

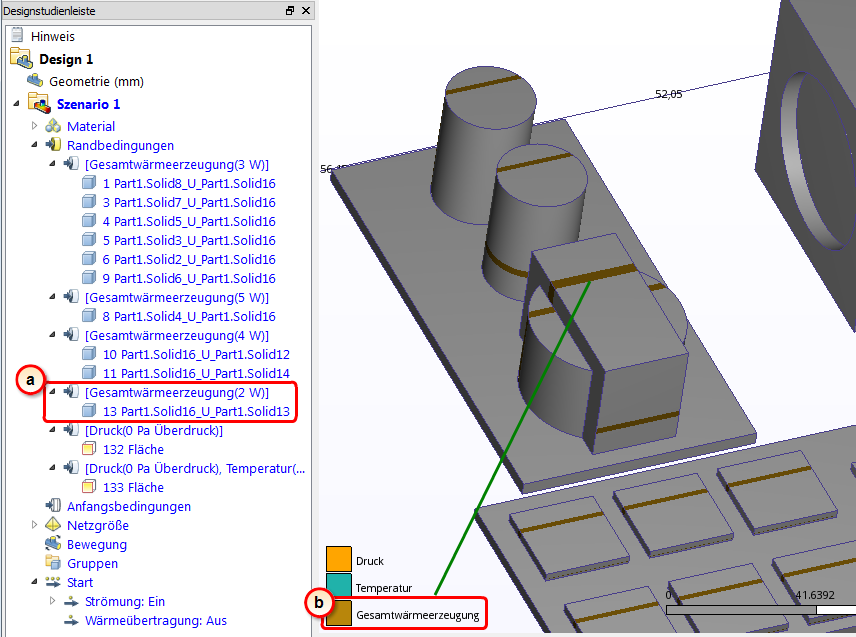

Um zu überprüfen, ob die Bedingung korrekt angewendet wurde, überprüfen Sie die Designstudienleiste und die Farbstreifen auf dem Transformatorteil.
In der Designstudienleiste sollte die Bedingung Gesamtwärmeerzeugung aufgelistet sein und den Wert 2 W haben.
Auf den Flächen des Transformators muss ein Farbstreifen vorhanden sein, der der Gesamtwärmeerzeugung in der Legende entspricht.
Dies ist eine gute Gelegenheit, um die Zuweisungen der Randbedingungen in der Designstudienleiste zu überprüfen.
Bevor Sie mit dem nächsten Schritt fortfahren, speichern Sie Ihre Arbeit. Klicken Sie im Schnellzugriff-Werkzeugkasten auf das Symbol Speichern:
