Die Ergebnisse einer Simulation können auch durch Überprüfen des Protokolls der Aktionen, die während der Simulation durchgeführt wurden, untersucht werden. Im Protokoll wird angegeben, ob während der Simulation Probleme aufgetreten sind. Wenn keine Probleme vorliegen, können Sie die während der Simulation erstellten Daten in Textform anzeigen.
Die Ergebnisse können wie folgt angezeigt werden:
- Klicken Sie mit der rechten Maustaste auf die Simulation Newtown Base Control (die sich im Lauf Network Run 1 in der Laufgruppe befindet). Wählen Sie Öffnen als aus. Sie erhalten eine Liste mit Optionen:

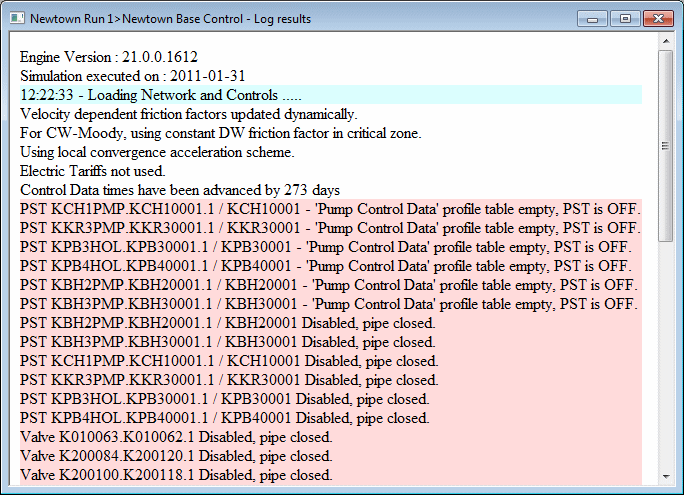

- Klicken Sie auf die Option Ergebnisse protokollieren und dann auf OK. Das Textfenster zeigt ein Protokoll der während der Simulation ausgeführten Aktionen an.
- Navigieren Sie mit den Bildlaufleisten durch den Bericht, und suchen Sie nach Meldungen, die darauf hinweisen, dass möglicherweise ein Problem mit der Simulation vorliegt. Bei Problemen in der Simulation sind die erzeugten Daten möglicherweise nicht zuverlässig.
- Die Hintergrundfarbe gibt den Typ der Meldung an:

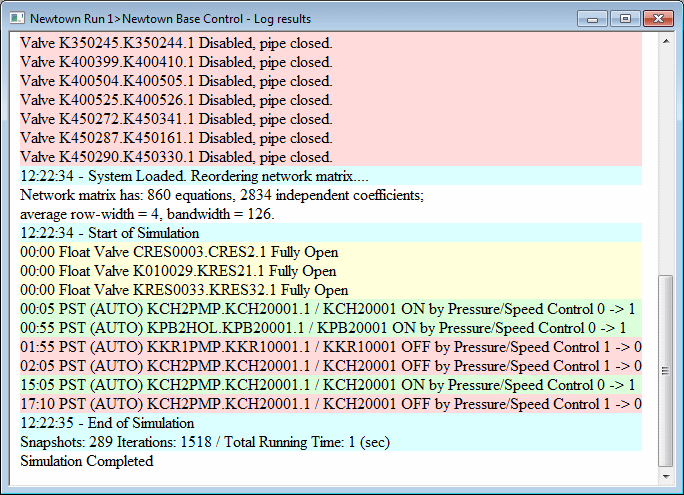

- Führen Sie einen Bildlauf an das Ende des Protokolls durch. Blassgrüne Meldungen zeigen an, dass eine Pumpe eingeschaltet wurde. Rosa Meldungen werden verwendet, wenn eine Pumpe ausgeschaltet ist. Gelbe Meldungen weisen darauf hin, dass ein Ventil geöffnet ist, und blaue Meldungen dienen allgemeinen Informationen.
- Wählen Sie Werkzeuge

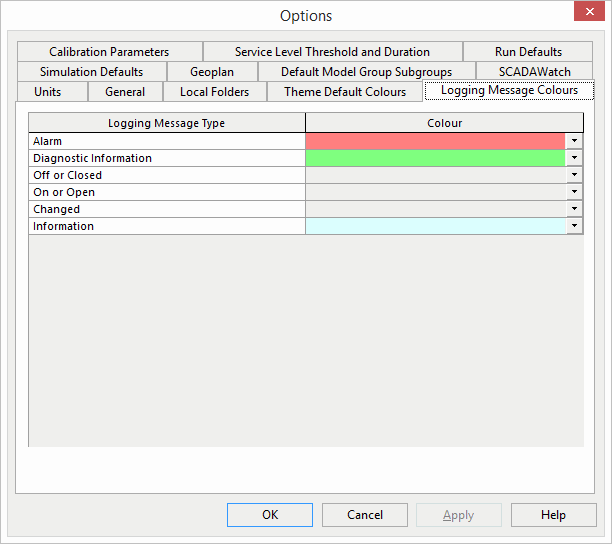

Optionen aus, und klicken Sie auf die Registerkarte Protokollmeldungsfarben. Hier werden die Farben angezeigt, die für jeden Meldungstyp verwendet werden.
- Klicken Sie auf ein Farb-Dropdown-Menü, um einen anderen Farbton aus der Farbpalette auszuwählen.
- Klicken Sie auf OK, um die Änderungen zu speichern, oder auf Abbrechen, um die Farben unverändert zu lassen.
- Schließen Sie das Fenster, nachdem Sie das Protokoll geprüft haben.
- Führen Sie einen Bildlauf an das Ende des Protokolls durch. Blassgrüne Meldungen zeigen an, dass eine Pumpe eingeschaltet wurde. Rosa Meldungen werden verwendet, wenn eine Pumpe ausgeschaltet ist. Gelbe Meldungen weisen darauf hin, dass ein Ventil geöffnet ist, und blaue Meldungen dienen allgemeinen Informationen.
Sie können sich einen besseren Eindruck davon verschaffen, wie die Simulation aussieht, indem Sie sie in der GeoPlan-Ansicht erneut wiedergeben.
