Arbeiten mit Hintergrundlayern

Die GeoPlan-Ansicht wird verwendet, um eine geografische Darstellung des Netzes anzuzeigen. Die Ansicht ermöglicht auch die Anzeige zusätzlicher Layer oder Karteninformationen, die beispielsweise verwendet werden können, um zu sehen, wo sich die Netzelemente in Bezug zu physischen Objekten wie Straßen und Gebäude befinden.

Hinzufügen von Hintergrundlayern zur GeoPlan-Ansicht

So fügen Sie eine Karte als zusätzlichen Layer in der GeoPlan-Ansicht hinzu

Ziehen Sie das Netz in den GeoPlan.
Klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im GeoPlan-Fenster, und wählen Sie Layer-Steuerung aus.
Das Dialogfeld GIS-Layer verwalten wird angezeigt.
Im Screenshot ist zu sehen, dass derzeit keine Layer zum Netz hinzugefügt wurden. Wenn Layer hinzugefügt werden, werden ihre Namen im weißen Bereich angezeigt.

Klicken Sie auf die Schaltfläche Hinzufügen, wählen Sie alle Dateien im Verzeichnis Tutorial Files/Maps/ArcView aus dem Beispieldatenverzeichnis aus, und klicken Sie auf Öffnen.
Dem Dialogfeld werden ein oder mehrere neue Layer hinzugefügt.
Wenn Sie über eine Lizenz für mehrere Kartensteuerungen verfügen, müssen Sie die aktuelle Kartensteuerung möglicherweise ändern. Weitere Informationen finden Sie unter "Auswählen der Kartensteuerung" in der Haupthilfe.

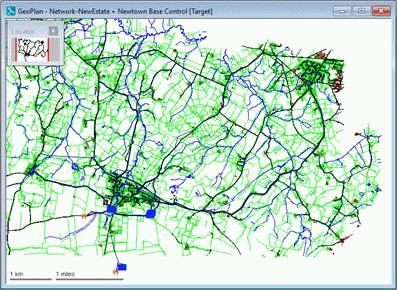

Klicken Sie auf OK, um das Dialogfeld GIS-Layer verwalten zu schließen. Der GeoPlan wird mit detaillierten Karten hinter dem Netz neu gezeichnet. Anhand dieser Karten können Sie sehen, wo sich die Netzelemente in Bezug zu Objekten wie Straßen, Gebäuden und Flüssen befinden.
Sie können weitere Layer hinzufügen. In diesem Fall entspricht die Reihenfolge der Layer der im Dialogfeld GIS-Layer verwalten angezeigten Reihenfolge und kann geändert werden.

Ausblenden eines Layers

Um eine Hintergrundkarte oder einen Hintergrundlayer auszublenden, klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im GeoPlan, und wählen Sie Layer-Steuerung aus. Wählen Sie im Feld GIS-Layer den Layer aus, und deaktivieren Sie das Kontrollkästchen Sichtbar. Klicken Sie auf Anwenden. Sie können den Layer wieder sichtbar machen, indem Sie das Kontrollkästchen Sichtbar aktivieren.

Entfernen eines Hintergrundlayers

Um eine Hintergrundkarte oder einen Hintergrundlayer zu entfernen, klicken Sie mit der rechten Maustaste auf eine beliebige Stelle im GeoPlan, und wählen Sie Layer-Steuerung aus. Wählen Sie den Layer im Dialogfeld Layer-Steuerung aus, und klicken Sie auf die Schaltfläche Entfernen. Klicken Sie auf Anwenden oder OK. Wenn Sie den Layer später anzeigen möchten, können Sie ihn erneut zu diesem Dialogfeld hinzufügen (siehe nächster Abschnitt).

Speichern einer Liste mit Layern zur späteren Verwendung

Speichern Sie die Layer zur späteren Verwendung:

Klicken Sie im Fenster Modellgruppe mit der rechten Maustaste auf Gruppe Layerliste, und wählen Sie Neu | Layerliste aus. Wenn keine Gruppe Layerliste vorhanden ist, klicken Sie mit der rechten Maustaste auf das obere Symbol im Fenster Modellgruppe, und wählen Sie Neu | Gruppe Layerliste.

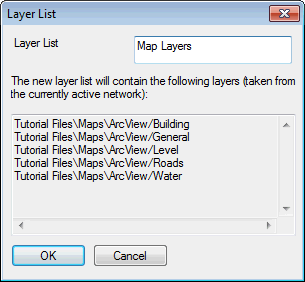

Geben Sie im Dialogfeld Layerliste einen aussagekräftigen Namen für die Liste ein, und klicken Sie auf OK.

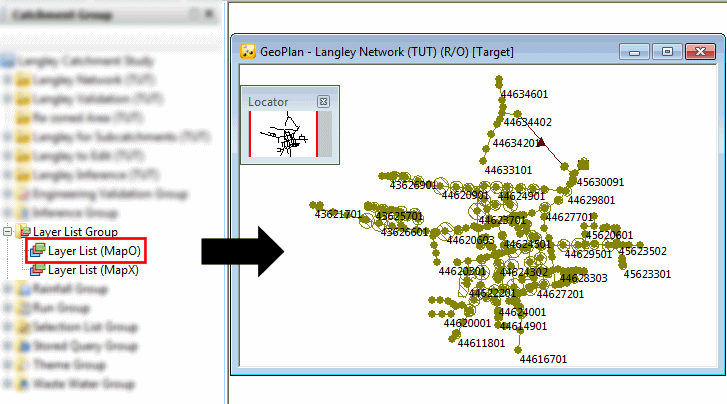

Wenn Sie einen oder mehrere Layer aus dem GeoPlan entfernt haben, können Sie diese später alle wiederherstellen, indem Sie diese Layerliste öffnen oder in den GeoPlan ziehen.
