La función Detectar y convertir analiza los dibujos para identificar rápidamente los objetos que se pueden convertir en bloques. Esta función ahorra tiempo, aumenta la productividad y reduce los errores en el proceso de conversión de bloques.
La función Detectar y convertir de AutoCAD utiliza Autodesk AI para explorar el dibujo e identificar los objetos que pueden convertirse en bloques.

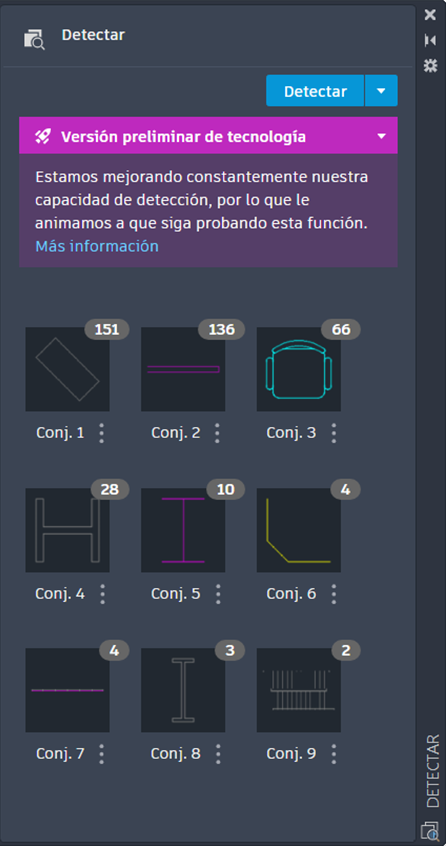

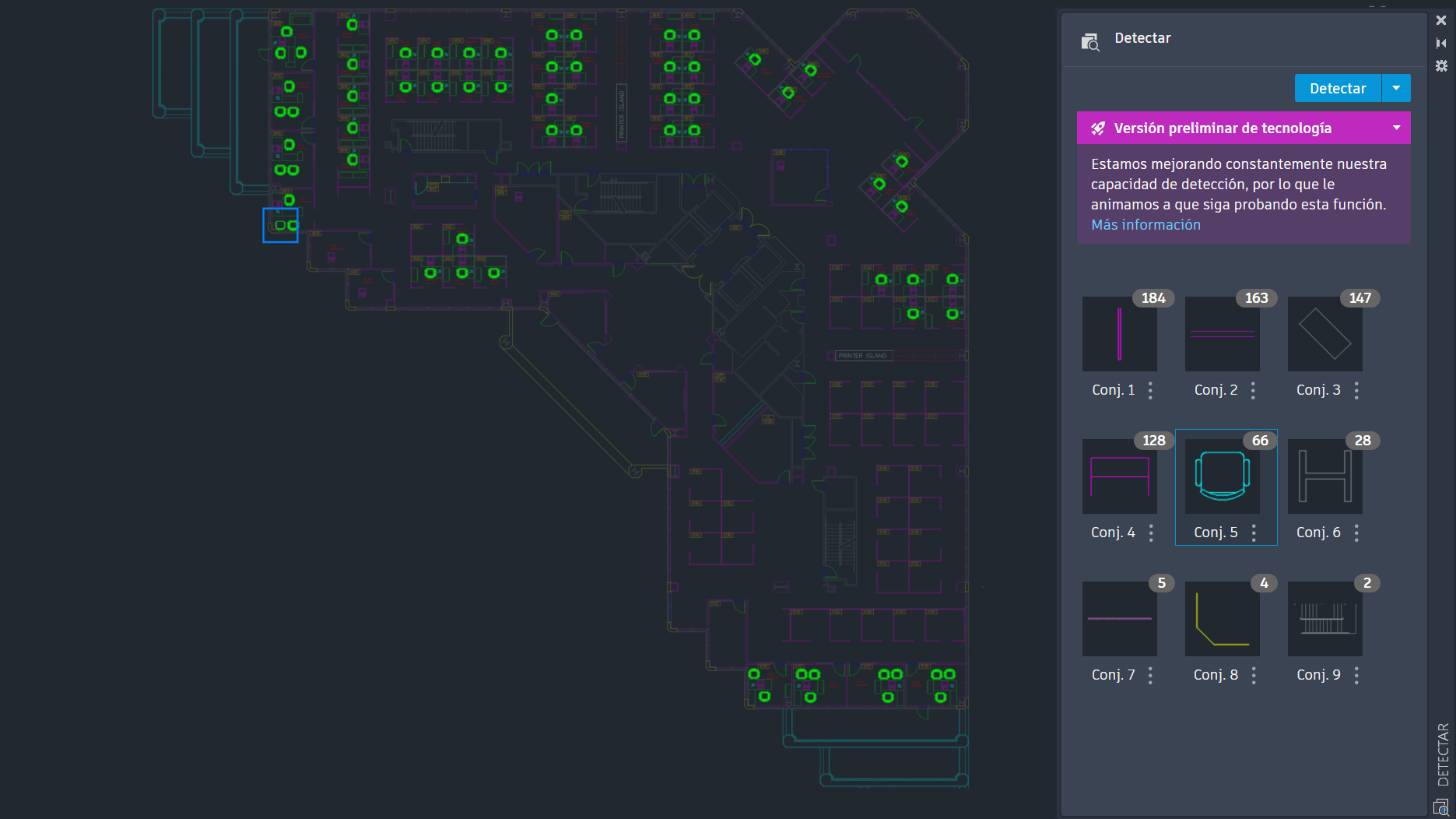

Al iniciar la función Detectar, Autodesk AI explora la geometría del dibujo. Una vez completado el análisis del dibujo, la paleta le notificará los conjuntos de objetos detectados que pueden convertirse en bloques. Un conjunto representa un grupo de objetos detectados similares que pueden convertirse en un único bloque.
Al hacer clic en los puntos suspensivos verticales junto a cada conjunto numerado, tiene la opción de convertir cada conjunto en un bloque nuevo o existente o editar el
ejemplar principal, que es la definición del bloque principal cuando se convierte en un bloque nuevo. De forma alternativa, si decide realizar la conversión en un bloque existente, el ejemplar principal se utiliza para definir la escala de inserción y la rotación del bloque.

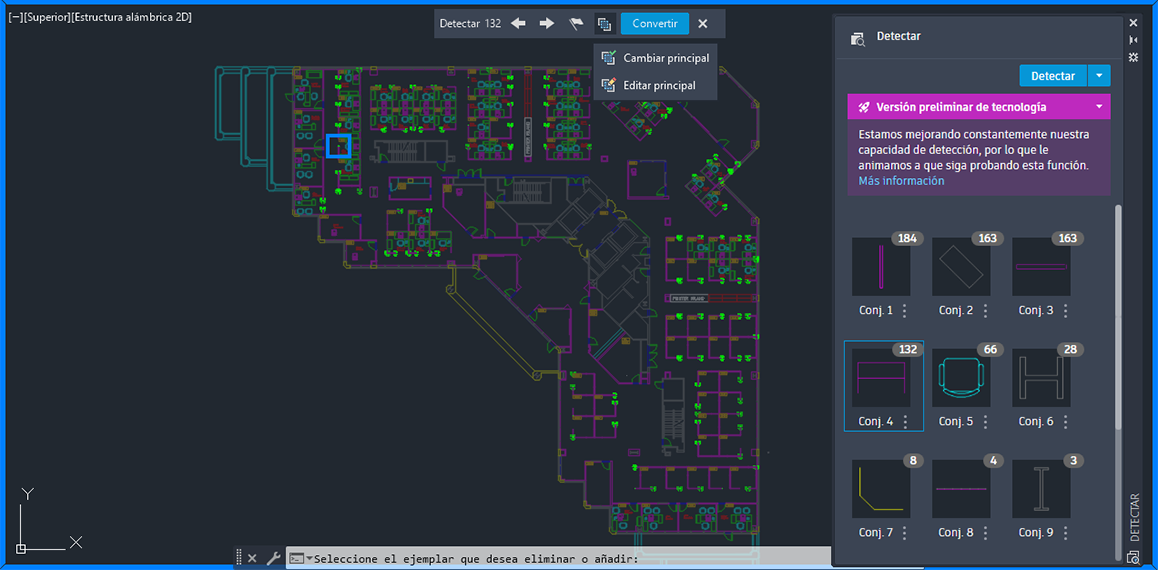

En el modo de revisión, se muestra la barra de herramientas de la función Detectar en la parte superior de la ventana de dibujo.
En la barra de herramientas, puede realizar lo siguiente:
- Ver el número total de ejemplares encontrados en un conjunto
- Desplazarse al ejemplar anterior o siguiente en el dibujo
- Cambiar o editar el ejemplar principal (delimitado por un borde azul)
- Convertir en bloque

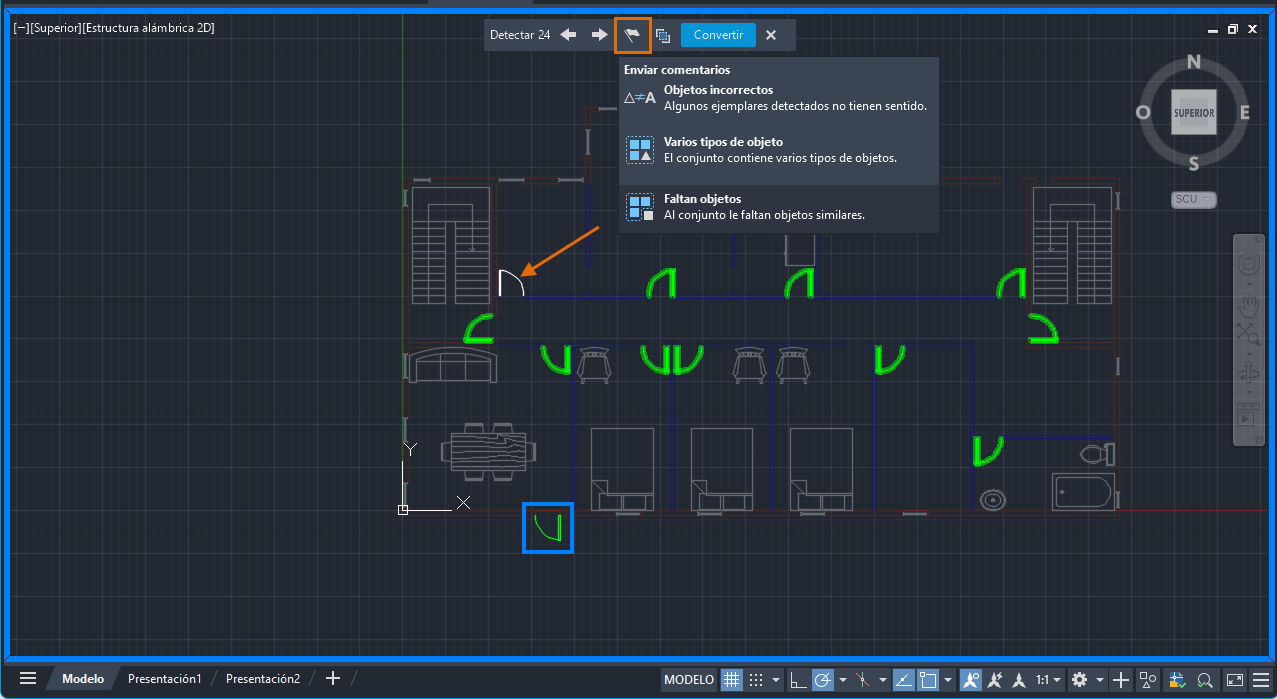

Al revisar los resultados de la detección, es posible que se detecten conjuntos o ejemplares incorrectos. En el siguiente ejemplo, no se detecta ni se incluye en el conjunto un objeto similar. Puede informar de este error mediante la barra de herramientas de la función Detectar. Al informar de los errores, contribuye a mejorar el rendimiento y la precisión generales de la función.
Consideraciones clave
La función Detectar y convertir es una versión preliminar técnica. Esto significa que se trabaja constantemente por mejorar su funcionalidad y capacidad. A continuación, se indican algunos aspectos importantes que se deben tener en cuenta:
- La función Detectar y convertir se ha diseñado para su uso en dibujos de planta. Actualmente, la detección es la mejor opción para identificar objetos arquitectónicos, como puertas, bañeras e inodoros, aunque aún no todos los objetos arquitectónicos se pueden detectar con precisión.
- Para mejorar la precisión de la detección a medida que seguimos mejorando la función, se recomienda establecer el dibujo en unidades reales antes de iniciar la detección.
En el modo de revisión, se bloquean temporalmente los siguientes comandos:
- CONVABLOQ
- -CONVABLOQ
- EDITARBLOQUE
- -EDITARBLOQUE
- BUSCARBLOQ
- -BUSCARBLOQ
- COMPARAR
- -COMPARAR
- CONTEO
- LISTACONTEO
- IMPORTARMARCAREV
- -IMPORTARMARCAREV
- EDITREF
- -EDITREF
- TRAZO
- COMPARARVER
- ENLAZARX
- DELIMITARX
- COMPARARREFX
El análisis de los dibujos y la rápida identificación de los objetos que pueden convertirse en bloques permite ahorrar tiempo, aumentar la productividad y reducir los errores en el proceso de conversión de bloques. A medida que la función siga evolucionando, sus comentarios y la notificación de errores son importantes para mejorar su rendimiento y precisión.
