Cree un proyecto electromecánico en Inventor y, a continuación, para enlazar el proyecto de Conjunto de herramientas AutoCAD Electrical, conéctelo al archivo de enlace desde Conjunto de herramientas AutoCAD Electrical.
Para enlazar un proyecto de Inventor a un proyecto de Conjunto de herramientas AutoCAD Electrical se debe crear un archivo de enlace y definir los dos proyectos que se desean enlazar. Este proceso consta de dos pasos:
- En Conjunto de herramientas AutoCAD Electrical o Inventor, cree el archivo de enlace y señale al proyecto para ese producto.
- En el otro producto, complete el enlace accediendo al archivo de enlace que acaba de crear y señalando a un proyecto de ese producto.
Enlace iniciado en Inventor
-
Haga clic en la
.
-

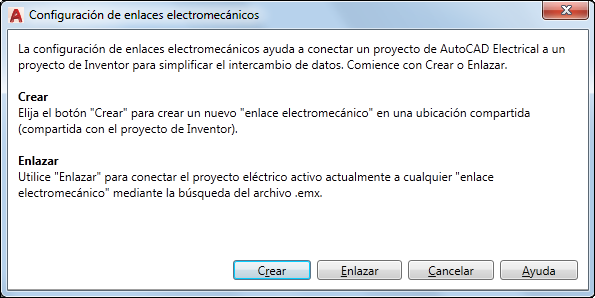

En el cuadro de diálogo Configuración de proyectos electromecánicos, haga clic en
.
-

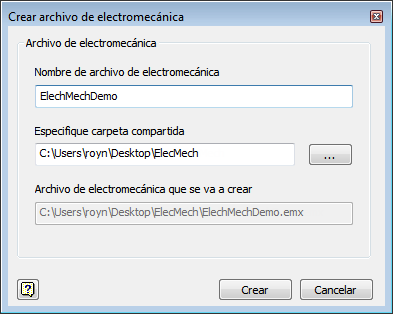

Escriba un nombre para el archivo de enlace .emx.
-
Especifique una carpeta compartida entre Conjunto de herramientas AutoCAD Electrical e Inventor.
-
Haga clic en Crear.
-

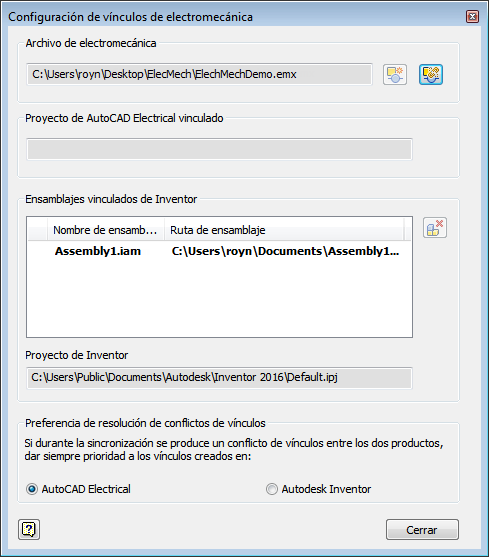

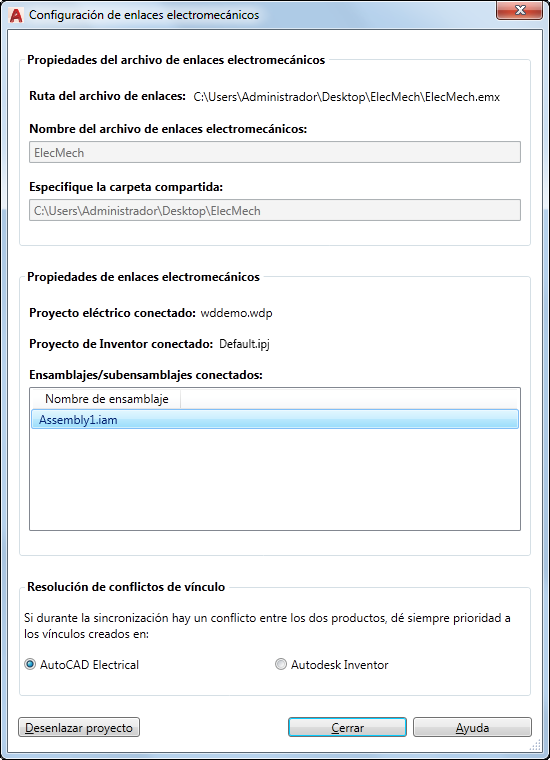

En el cuadro de diálogo Configuración de enlaces electromecánicos, seleccione la Configuración de sincronización. La configuración predeterminada es Conjunto de herramientas AutoCAD Electrical. Se asume que los usuarios de Conjunto de herramientas AutoCAD Electrical iniciarán los flujos de trabajo de electromecánica la mayor parte del tiempo; por lo tanto, el valor por defecto está establecido en Conjunto de herramientas AutoCAD Electrical cuando se crea un componente de vínculo.
-
Haga clic en Cerrar.
En Inventor:
-
Haga clic en la . Buscar
- En el Gestor de proyectos, active el proyecto que desea enlazar.
- Haga clic en la . Buscar
- Haga clic en Enlazar.
- Busque el archivo de enlace existente creado en Inventor.
-
Haga clic en Cerrar.
En Conjunto de herramientas AutoCAD Electrical:
