Ventana Autodesk Connector para ArcGIS

Esta ventana permite incorporar datos de ArcGIS al dibujo como objetos de Civil 3D.

Si dispone de una cuenta de ArcGIS, se le pedirá que inicie sesión para acceder a los datos antes de que se muestre esta ventana. Si no tiene una cuenta de ArcGIS, podrá iniciar sesión como invitado para acceder a datos públicos.

Utilice esta ventana para especificar un área de interés en el mapa, un conjunto de datos que se va a utilizar y los tipos de objeto de Civil 3D que se crearán a partir de los datos de ArcGIS.

Controles de navegación y de área de interés

Utilice los controles en la parte superior del área de mapa para desplazarse a un área de interés en el mapa. Los conjuntos de datos disponibles para el área de interés se muestran en el panel de la izquierda.

Nota: Si no ve ningún conjunto de datos disponible, intente reducir su área de interés.

Buscar por ubicación

• Escriba un nombre de ubicación, una dirección o un punto de interés en la barra de búsqueda. También puede introducir coordenadas de longitud y latitud.
• Utilice el ratón para encuadrar y aplicar el zoom o utilice las herramientas de ampliación o reducción (botones +/-) para refinar aún más la búsqueda.

Especifique el área de interés.

• Haga clic en para seleccionar la extensión de mapa actual.
  Nota: Es el método de selección por defecto.
• Haga clic en para dibujar un área de interés rectangular en el mapa.
• Haga clic en para importar un área de interés poligonal desde datos SHP.
  Nota: Para utilizar datos de SHP, cree un archivo .zip que contenga los archivos de conjuntos de datos SHP relacionados y, a continuación, seleccione dicho archivo .zip en este paso. Después de que se abra el conjunto de datos SHP, los polígonos de los datos SHP aparecerán en el mapa. Haga clic en un polígono para seleccionarlo como área de interés.

Selección y filtros de conjunto de datos

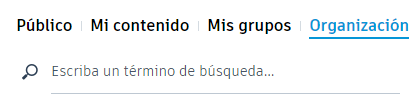

Especifique los datos que desea incorporar en Civil 3D examinando los conjuntos de datos disponibles para el área de interés mediante los filtros Público, Mi contenido, Mis grupos y Organización.

Seleccione la casilla de verificación del conjunto de datos que desea incorporar en Civil 3D si quiere seleccionar todas las capas del conjunto de datos.

Si desea seleccionar manualmente las capas que va a importar, haga clic en el mosaico del conjunto de datos, pero no active la casilla de verificación. A continuación, en la lista que se muestra a la derecha, seleccione una a una las capas que desea importar.

Si aparece el símbolo en el mosaico y junto a una capa seleccionada en la lista, esto indica que es necesario especificar los tipos de elemento para las capas seleccionadas.

Especificación de tipo de elemento

Capas

Muestra controles para definir qué tipo de objetos de Civil 3D se crearán a partir de cada capa y para ver la capa en el mapa.

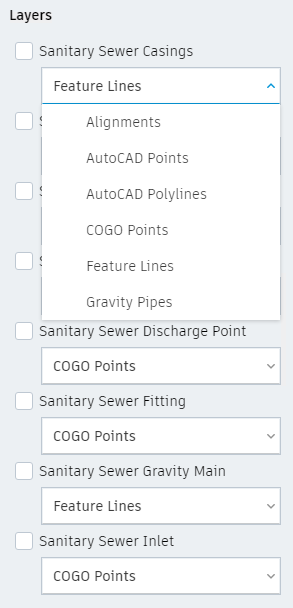

Haga clic en Capas y utilice las listas desplegables para especificar qué tipo de objetos de Civil 3D se crearán a partir de cada capa.

Capas

Permite especificar qué tipo de objetos de Civil 3Dse crearán a partir de cada capa.

Visibilidad de capa

Controla si la capa seleccionada es visible en el área del mapa.

Introducción a

Muestra información sobre el conjunto de datos seleccionado.

Consejo: Haga clic en Ver origen de datos de capa para ver información sobre el conjunto de atributos y ver el mapa en el sitio web de ArcGIS.

Añadir a mi proyecto de diseño

Inicia el proceso de adición de las capas seleccionadas al dibujo. A continuación, se muestra el cuadro de diálogo Importar capas, que permite seleccionar o crear una plantilla de parámetros para los datos importados, o bien puede optar por importar los datos con los parámetros por defecto.
