Acerca de la inclusión de propiedades en exportaciones de Revit

Más información sobre la inclusión de propiedades de Inventor en las exportaciones de Revit como parámetros compartidos.

Novedades: 2026

Como fabricante de productos que se utilizan en el sector AEC, puede que desee incluir varias propiedades en los modelos RVT exportados que se utilizan en tablas de planificación de Revit. El comando Incluir propiedades permite acceder y seleccionar las propiedades que se pueden exportar en el archivo RVT. La selección de propiedades se mantiene con el archivo de Inventor.

Con el comando Incluir propiedades existen cuatro grupos desde los que se puede incluir cualquier número de propiedades:

• iProperties personalizadas, exportadas como Parámetros de tipo de Revit
• iProperties estándar, exportada como Parámetros de tipo de Revit
• Propiedades de ejemplar, exportadas como Parámetros de ejemplar de Revit
• Propiedades de Factory, exportadas como Parámetros de ejemplar de Revit

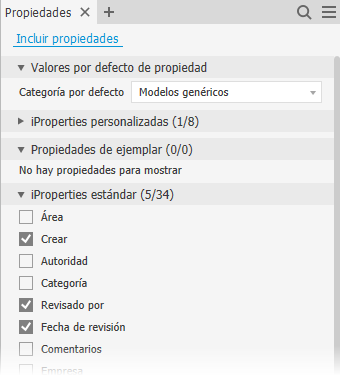

Para cada grupo de propiedades, se recopilan las propiedades de todas las piezas y ensamblajes del archivo activo y se presentan por orden alfabético. Seleccione las propiedades que desea incluir en la exportación.

Las etiquetas del grupo de propiedades muestran el número de propiedades seleccionadas para la exportación con el número total de propiedades disponibles para la exportación. Por ejemplo, iProperties personalizadas (3/18) indica 3 propiedades seleccionadas de una lista disponible de 18 iProperties personalizadas.

Las propiedades individuales muestran el número de ejemplares en que se utiliza la propiedad.

Puede especificar una categoría por defecto (Revit) para aplicarla a todos los componentes asignados a su Categoría de Revit, iProperty.

Parámetros compartidos de Revit

Para añadir valor y aprovechar las propiedades de Inventor en Revit, es necesario realizar un esfuerzo previo. Por ejemplo, en los diseños arquitectónicos se utilizan tablas de planificación para especificar elementos como muros, puertas, ventanas, etc. Al proporcionar diseños mecánicos para uso arquitectónico, es posible que desee proporcionar propiedades esenciales que se incluyan y se muestren en las tablas de planificación. Revit tiene una función denominada parámetros compartidos que, cuando se utiliza en plantillas de Revit, puede mostrar propiedades en una tabla de planificación. Las propiedades del archivo vinculado, como una exportación RTV de Inventor, rellenan los parámetros compartidos.

El estudio de arquitectura (si es cliente de Revit) puede proporcionar una plantilla de Revit con los parámetros compartidos que se utilizan en sus tablas de planificación de diseño. En Inventor, cree propiedades con nombres que coincidan con los de la plantilla de Revit y utilice Incluir propiedades para exportar esas propiedades.

Flujo de trabajo de Propiedades de Inventor a parámetros compartidos de Revit

Todas las propiedades de Inventor se exportan como Parámetros compartidos de Revit en el RVT creado mediante Simplificar y exportar. Puede crear tablas de planificación con todas las propiedades del mismo archivo RVT exportado por Inventor.

Para planificar parámetros exportados de Inventor en otro archivo RVT que esté vinculado al archivo RVT exportado de Inventor:

1. Utilice Revit para configurar parámetros compartidos en una plantilla de Revit. Lo ideal sería solicitar la plantilla del arquitecto.
2. En Inventor, cree nombres de propiedad en los componentes que coincidan con los nombres de parámetros compartidos.
3. Utilice Incluir propiedades para seleccionar las propiedades que desea exportar.
4. Al utilizar el comando Simplificar y exportar, seleccione la plantilla de Revit del paso 1 y los valores de propiedad se transfieren a la tabla de planificación del proyecto de Revit principal en uso.
5. Después de vincular el RVT exportado con otro RVT de Revit (por ejemplo, que contenga la construcción), el RVT de Revit vinculado puede acceder las propiedades compartidas de RVT exportado de Inventor.
