Acerca del trabajo con proyectos de arquitectura y construcción

Descubra cómo importar modelos de Revit, utilizarlos como referencias o convertirlos para utilizarlos con sus productos. También le ofrecemos información sobre cómo preparar modelos de Inventor para exportarlos al formato RVT o RFA de Revit.

Novedades: 2021, 2026

Como fabricante de productos utilizados en el sector AEC, es fundamental colaborar con los diseñadores de edificios. Inventor permite utilizar datos entre Revit e Inventor para que los diseños de productos reflejen el entorno AEC, lo que facilita el diseño en el contexto del modelo de Revit y asegura que su diseño refleja el entorno del edificio donde será utilizado.

Interoperabilidad de Inventor con Revit:

• sea fácil de usar
• sea asociativo con respecto a los datos de origen
• se pueda convertir en modelos nativos cuando se necesite
• incluya archivos vinculados

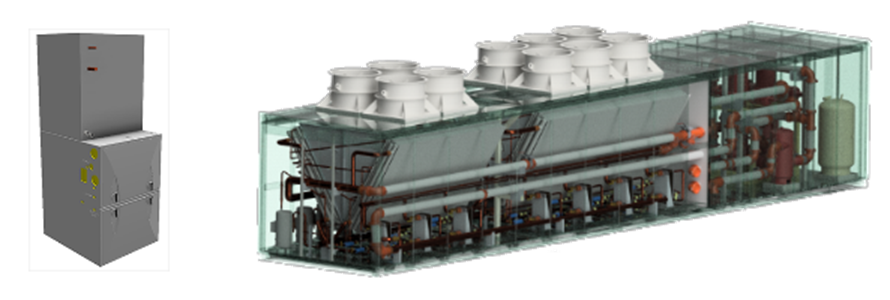

Los usuarios del software BIM, como Autodesk Revit, prefieren modelos simplificados para los componentes comprados. Los fabricantes de componentes que utilizan Autodesk Inventor para crear modelos totalmente detallados pueden crear representaciones de productos simplificadas para la colaboración con Revit u otro software de arquitectura.

En un flujo de trabajo normal, los datos de AEC se pueden proporcionar mediante un proyecto de Autodesk Construction Cloud, unidades compartidas internamente o proporcionadas electrónicamente. El entorno de contenido de BIM de Inventor se ha diseñado para acelerar la creación de modelos mejorados para su uso en Revit.

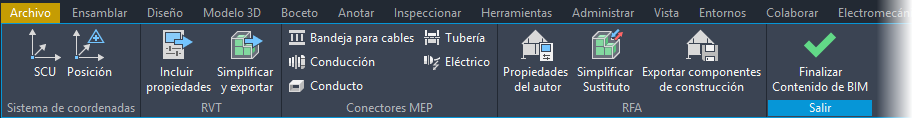

En la cinta de opciones, haga clic en Entornos Contenido de BIM para acceder al entorno.

Puede detener el cursor sobre cada icono para obtener más información sobre el comando. Cuando aparezca la información de herramientas ampliada, use F1 para acceder al contenido de aprendizaje del comando.

En un ensamblaje de Inventor.

1. Cree un modelo de producto de Inventor configurable y completamente detallado.

2. En la cinta de opciones, haga clic en Entornos Contenido de BIM para acceder al entorno.

3. Oriente el modelo para utilizarlo en Revit con las herramientas del panel Sistema de coordenadas.

   • SCU para crear un sistema de coordenadas de usuario específico para su diseño.
   • Colocación para definir la orientación del modelo y el punto de inserción que se utiliza en Revit.

4. Para la salida RVT, utilice las herramientas del panel RVT.

   • Utilice Incluir propiedades para compartir de forma selectiva propiedades de Inventor propiedades y añadir metadatos de BIM en Revit. Seleccione las propiedades que desea incluir en el archivo RVT.

     • Tras la exportación, todos los componentes tienen la Categoría de Revit iProperty (ficha Proyecto de iProperty), cuyo valor por defecto es . En Incluir propiedades, puede seleccionar una Categoría por defecto (Revit) para aplicarla a todos los componentes que tengan la Categoría de Revit iProperty establecida en .

   • Utilice Simplificar y exportar para la salida en formato RVT.

5. Para la salida RFA, utilice las herramientas de Conectores MEP y Panel RFA para preparar el modelo.

   • Utilice los conectores MEP para añadir los conectores BIM necesarios al modelo.

     Para obtener más información, consulte:

     • Conector de bandeja de cables
     • Conector de conducción
     • Conector de conducto
     • Conector eléctrico
     • Conector de tubería

   • Utilice las propiedades del autor para:

     • Añada metadatos de BIM para su producto. Inventor proporciona acceso a:

       • Una lista de categorías de Revit en la que se puede buscar, de forma que puede especificar el producto en términos de Revit.

       • Las propiedades del modelo que quizás desee exportar.

         • Recomendado: Cree una iProperty denominada "RevitFamilyTypeName". El valor se utilizará como nombre del tipo de familia de Revit. El valor de esta propiedad puede ser una cadena estática o se puede asignar mediante programación con una regla de iLogic para que sea exclusivo para los valores de parámetros proporcionados.

       • Especifique la orientación del modelo y el punto de inserción.

       • Haga clic en Aceptar o Aplicar si se necesitan más modificaciones.

   • Utilice el comando Simplificar sustituto para crear un modelo sustituto que contenga solo el contenido que se mostrará en el modelo de BIM exportado.

     Debería ocultar los componentes con alguna de las siguientes características:

     • No son visibles para consumidores, es decir, usuarios de Revit, arquitectos, etc.
     • Representan la propiedad intelectual
     • No contribuye de forma significativa a la presentación visual, por ejemplo, piezas pequeñas como cierres y otros, en los que no se indica necesariamente el tamaño, la función, etc.
     • Si lo desea, puede simplificar el resto de componentes eliminando operaciones y espacios vacíos internos.

   • Utilice Exportar componentes de construcción para crear el archivo RFA. También puede crear archivos .IFC y . ADSK para el componente.
