Procedimiento para coser superficies (Reparar y Construcción)

Utilice el comando Coser para que se muestren las separaciones y las aristas abiertas, así como para coser las superficies a una superficie cosida o un sólido. En el entorno de reparación, las aristas pueden ser de diferentes tamaños o no adyacentes entre sí. En el entorno de construcción, las aristas deben tener exactamente el mismo tamaño y deben estar colocadas de forma adyacente entre sí.

En el navegador no aparecerá una operación de cosido.

Cosido de superficies

1. En la cinta de opciones, haga clic en Coser.

   • Entorno de reparación: ficha Reparar panel Modificar Coser - Entorno de construcción: ficha Construcción panel Superficie Coser

2. Utilice el selector de flecha del cuadro de diálogo Coser para seleccionar las superficies:

   • Entorno de reparación: para seleccionar todo el cuerpo a la vez, elija Cuerpo. Para seleccionar superficies individuales en la ventana gráfica, elija Cara. A continuación, haga clic en la ventana gráfica.
   • Entorno de construcción: para seleccionar todas las superficies a la vez, haga clic con el botón derecho del ratón y haga clic en Seleccionar todo. Para seleccionar una o varias superficies individuales, haga clic en ellas en la ventana gráfica.

   Si es necesario, lleve a cabo una de las siguientes acciones:

   • Entorno de reparación: expanda el cuadro de diálogo Coser y active o desactive el análisis de aristas tangentes.
   • Entorno de construcción: haga clic en la ficha Analizar del cuadro de diálogo Coser para activar o desactivar el análisis de aristas tangentes y evaluar las aristas antes de coserlas.
   Nota: Al activar el análisis de aristas tangentes se reduce el rendimiento del sistema.

3. Especifique la tolerancia permitida entre las aristas sueltas. En el entorno de reparación, defina Rellenar separaciones menores que; en el entorno de construcción, haga clic en la ficha Coser y defina Tolerancia máxima.

4. En el entorno de reparación, seleccione Mantener como superficie para mantener un volumen cerrado como una superficie. Si no se selecciona, los volúmenes cerrados resultantes de operaciones de cosido se convierten en sólidos. (No disponible en el entorno de construcción).

5. Haga clic en Buscar aristas restantes y aristas sueltas (entorno de reparación) o en Aplicar (entorno de construcción).

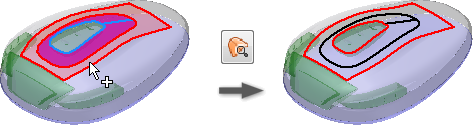

   Las aristas sin aristas contiguas se muestran en rojo. Las aristas correctamente cosidas se muestran en negro. En el cuadro de diálogo Coser, una lista muestra el resto de aristas sueltas y la separación máxima entre ellas. Los pares de aristas sueltas que superan parcialmente la tolerancia máxima muestran la separación mínima en rojo (lo que significa que la separación está dentro de la tolerancia permitida pero no es fija). Las aristas libres que no tengan pareja no muestran ningún valor de hueco.

   • Para localizar una separación o una arista suelta, haga clic con el botón derecho en un elemento de la lista y elija Buscar en ventana.
   • Para copiar el valor en el cuadro de tolerancia, haga clic con el botón derecho en una separación de la lista y elija Definir como tolerancia.

6. Para unir superficies en una superficie cosida o un sólido, haga clic en Aceptar (entorno de reparación) o en Terminar (entorno de construcción).

7. Para coser superficies que fallaron la primera vez, inicie el comando y ajuste el valor de tolerancia de Rellenar separaciones menores que (entorno de reparación) o Tolerancia máxima (entorno de construcción).

   Examine los pares de aristas restantes que desea coser y el valor Separación máx. más pequeño asociado. El valor Separación máx. es la separación máxima que tiene en cuenta el comando Coser al crear una arista tolerante. Utilice el valor más pequeño de Separación máx. como guía para introducir un valor en Tolerancia máxima. Por ejemplo, una separación máxima de 0,00362 debe tener un valor de 0,004 especificado para que el cosido se realice correctamente.

Transferencia de superficies (entorno de reparación)

Puede coser un conjunto de selección a un nuevo compuesto o desplazarlo y coserlo a un cuerpo seleccionado.

1. En la cinta de opciones, haga clic en la ficha Reparar panel Modificar Transferir superficie. Se muestra el cuadro de diálogo Transferir superficie.

2. Elija un método para seleccionar las superficies:

   • Para seleccionar una o varias superficies individuales en la ventana gráfica, seleccione Cara.
   • Para seleccionar todo el cuerpo a la vez, seleccione Cuerpo.

3. Seleccione uno de los destinos siguientes:

   • Para coser la cara o cuerpo al cuerpo seleccionado, elija cuerpo.
   • Para coser la selección en un grupo nuevo, elija Crear compuesto nuevo.

4. Siga el resto de los pasos que se han descrito anteriormente en el procedimiento de cosido para rellenar separaciones, mantener un volumen cerrado como una superficie y buscar aristas restantes y aristas sueltas, si procede.

Adición de superficies (entorno de reparación)

Puede unir una superficie con una superficie cosida.

1. En el navegador, pulse con el botón derecho en una superficie cosida. Se muestra el cuadro de diálogo Coser: Añadir.

2. Elija un método para seleccionar las superficies para añadir a la superficie cosida activa:

   • Para seleccionar una o varias superficies individuales en la ventana gráfica, seleccione Cara.
   • Para seleccionar todo el cuerpo a la vez, seleccione Cuerpo.

3. Defina la tolerancia de Rellenar separaciones menores que.

4. Si lo desea, active la casilla de verificación Mantener como superficie.

5. Haga clic en Buscar aristas restantes y aristas sueltas para una vista preliminar antes del cosido. Las aristas sin aristas contiguas se muestran en rojo. Las aristas correctamente cosidas se muestran en negro. La distancia de separación máxima y arista libre se muestra en la lista.

   • Para localizar la separación, pulse con el botón derecho del ratón en una separación de la lista y elija Buscar en ventana.
   • Para copiar el valor en el cuadro de tolerancia, haga clic con el botón derecho en una separación de la lista y elija Definir como tolerancia.

6. Pulse Aceptar para unir las superficies y formar un sólido o una superficie cosida. Todas las aristas vuelven a su color original.

7. Para coser superficies que fallaron la primera vez, inicie el comando y ajuste el valor en el cuadro Rellenar separaciones menores que. Examine los pares de aristas restantes que desea coser y el valor Separación máx. más pequeño asociado. El valor Separación máx. es la separación máxima que tiene en cuenta el comando Coser al crear una arista tolerante. Utilice el valor más pequeño de Separación máx. como guía para introducir un valor en Tolerancia máxima. Por ejemplo, una separación máxima de 0,00362 debería tener un valor de 0,004 en la lista Tolerancia máxima para permitir un cosido correcto.

Descosido de superficies

Al descoser superficies en el entorno de reparación, no se inserta una operación en el navegador. En el entorno de construcción, las superficies seleccionadas se eliminan de un cuerpo y se insertan en las carpetas del navegador, según el tipo de datos.

1. En la cinta de opciones, haga clic en Descoser.

2. En la ventana gráfica, seleccione las caras.

   • Para convertir las caras en superficies y conservar el compuesto, descosa un compuesto.
   • Para crear un nuevo compuesto, descosa una superficie cosida o un sólido.

3. Pulse Aplicar.

4. Cuando haya finalizado el descosido, pulse Terminar.

   En el entorno de construcción, al seleccionar caras individuales o una parte de un sólido o una superficie cosida, todas las caras seleccionadas se combinan en una nueva superficie cosida si son adyacentes entre sí. Si no son adyacentes, se crean superficies independientes.
