Exportación de componentes de construcción

Exporte un archivo RFA, IFC o ADSK que contenga el modelo, datos de los conectores y cualquier otra información necesaria para poder comunicarse con AutoCAD MEP y Revit MEP.

Novedades: 2025, 2026

1. En la cinta de opciones, haga clic en la ficha Entornos panel Iniciar Contenido de BIM.

2. En la cinta de opciones, en el panel RFA, haga clic en Propiedades del autor e incluya propiedades de Inventor pertinentes para el uso del archivo exportado.

3. En la cinta de opciones, en el panel RFA, haga clic en Exportar componentes de construcción .

   Nota: Si el modelo es complejo o tiene muchos componentes, se le solicitará que cree una versión simplificada. Esto se recomienda si tiene previsto exportar un modelo de familia de Revit (RFA). Al hacer clic en Sí, se finaliza el comando Exportar componentes de construcción y se activa el comando Simplificar sustituto. Para obtener información sobre la creación de piezas simplificadas a partir de ensamblajes, consulte Creación de una pieza simplificada a partir de un ensamblaje.

4. Especifique una de las siguientes opciones como valor de Guardar como tipo:

   • Archivos de la familia de Revit (*.rfa) (valor por defecto)

   • IFC (*.ifc)

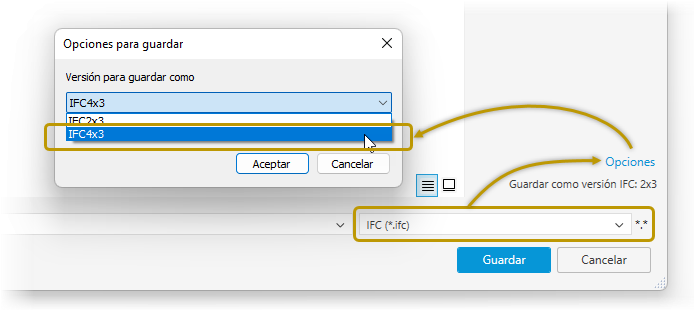

     • Haga clic en Opciones para elegir entre IFC 2x3 o IFC 4x3



   • Archivos de Autodesk Exchange (*.adsk)

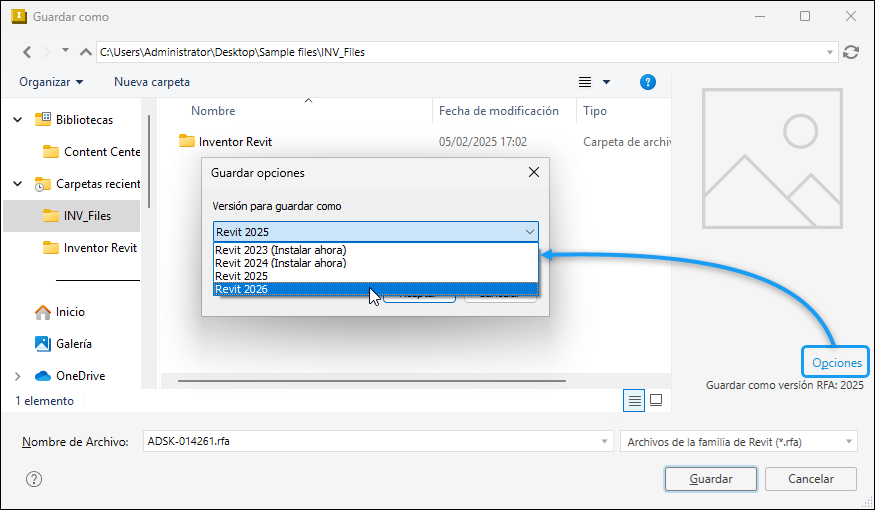

5. (Opcional) Para archivos RFA, puede especificar la versión de Revit (2023 y versiones posteriores) a la que desea enviar la salida. En el cuadro de diálogo Guardar como, haga clic en Opciones y, en Opciones de guardado, seleccione la versión de Revit para el archivo RFA.



   Nota: Si no está instalada la versión coincidente del motor principal de Revit (RCE), se le pedirá que la instale. Si acepta instalar la RCE correspondiente, el comando Exportar componentes de construcción se cierra y comienza la instalación. Durante la instalación, puede continuar con otro trabajo de {inventor}. Una vez completada la instalación, puede activar el comando Exportar componentes de construcción (paso 2 anterior). Esta función se ha añadido en {inventor} 2023.

6. Cuando haya terminado, haga clic en Guardar.
