Procedimiento para añadir ejes automáticos a una vista del dibujo

Novedades: 2021

El comportamiento del eje por defecto se define en la ficha Dibujo del cuadro de diálogo Opciones de documento.

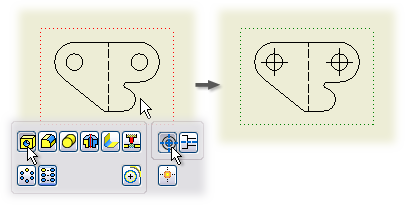

Procedimiento para configurar el eje de una vista individual

1. En la cinta de opciones, haga clic en la ficha Anotar panel de la cinta Símbolos Ejes y seleccione una vista.

   Nota: El comando Ejes automáticos solo está disponible cuando todas las selecciones son válidas para la creación de ejes automáticos. No se pueden crear ejes automáticos en vistas de dibujo ráster.

2. En el cuadro de diálogo Ejes automáticos, seleccione las operaciones a las que se aplicarán los ejes.

3. Defina la proyección como Paralela o Perpendicular.

4. Defina los límites de las operaciones para marcar con ejes automáticos:

   • En el cuadro Umbral de radio, introduzca los radios mínimo y máximo para excluir los elementos que no entren dentro del rango.
   • En el cuadro Umbral de ángulo del arco, introduzca el ángulo mínimo para excluir elementos con ángulos mayores.
