Columnas principales de familias iPart

Una iPart puede contener hasta nueve claves que se utilizan para definir los criterios de la función AutoDrop y el filtrado de los estilos de tubos y tuberías de la iPart.

Las iParts de tubería suelen tener tres columnas principales de familia: tamaño nominal, número de grosor y longitud de tubería. Para la iPart de tubería de ejemplo:

• En la ficha Otros, NPS es la clave principal {1} y SCH, la secundaria {2} .
• En la ficha Parámetros, PL es la clave terciaria {3} .

Las iParts de accesorio suelen tener una columna principal de familia: tamaño nominal. Para las iParts de codo de ejemplo, en la ficha Otros, NPS es la clave principal {1}.

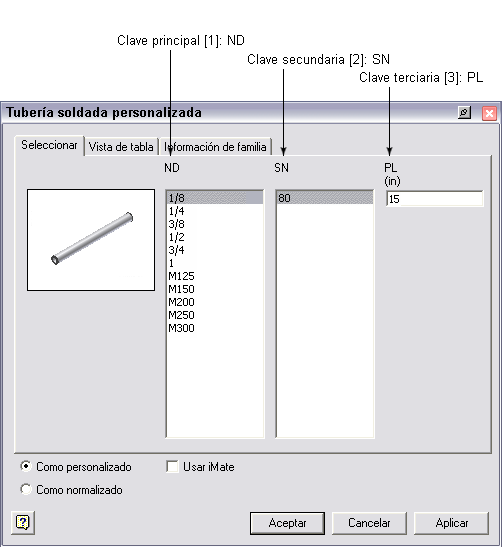

La siguiente imagen muestra la relación entre las columnas principales de familias de iPart y la página en miniatura de la familia de piezas del Centro de contenido.

Las columnas principales de familia desempeñan un papel importante en el esquema de denominación de archivo de las familias de piezas del Centro de contenido. Tras la creación y publicación, las combinaciones secuenciales de claves jerárquicas conforman el valor de la propiedad predefinida del Centro de contenido. En este caso, {DESIGNATION} es pipe {NS} {SN} {PL}, donde pipe indica el tipo de pieza de conducción.

El comando de creación de tubos y tuberías predefine una lista de tipos de piezas disponibles para su creación, como tubos, tuberías, mangueras, acoplamientos, codos y tubos en T. Si no encuentra ninguna categoría que se ajuste a la pieza creada, seleccione Otros.

No puede seleccionar una arista adyacente a una cara de toroide o spline para definir los puntos y los ejes de conexión.
