Recomendaciones relaticas a AnyCAD Revit

Obtenga más información sobre el método recomendado para importar correctamente modelos de Revit en Inventor.

Novedades: 2021

Minimizar el número de elementos que se van a importar

Los archivos de Revit pueden tener un gran tamaño. Es probable que no desee importar un edificio completo. En su lugar, debe importar solo los elementos de Revit de los que dependen otros componentes de Inventor y, quizá, otros elementos para el contexto visual. "Depende" significa que se hace referencia a ese elemento desde un nuevo componente de Inventor que se está creando, por ejemplo, cuando proyecta la geometría del elemento en un boceto del nuevo componente o cuando restringe un nuevo componente a una cara del elemento de Revit importado. Es probable que haya muy pocos de estos elementos en relación con el número total de elementos del edificio.

Cómo minimizar el número de elementos

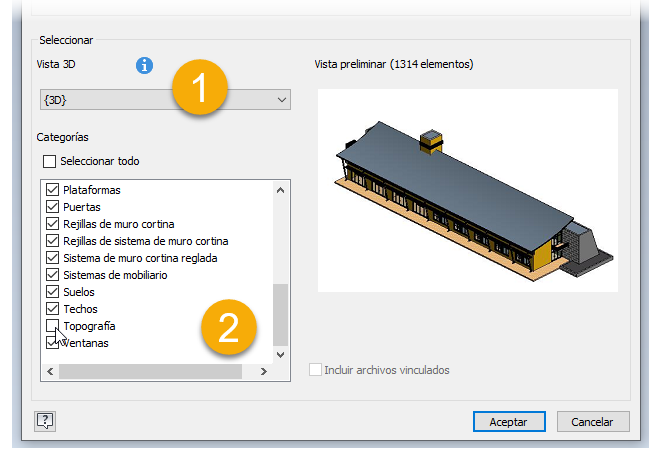

Puede controlar el número de elementos seleccionando una vista 3D de Revit adecuada durante el proceso de importación.

1. El usuario de Revit crea las vistas 3D de Revit para cumplir los requisitos y satisfacer las necesidades de visualización. No se puede definir ni modificar su definición desde dentro de Inventor. Puede elegir la vista que desea importar de entre las disponibles. Solo se importan los elementos visibles.
2. Una vez seleccionada la vista, puede refinar aún más lo que se importa mediante el selector de categoría. Seleccione únicamente las categorías que necesite como referencias. El cuadro de diálogo Importar de Inventor muestra el número de elementos visibles para la vista seleccionada, pero este número solo proporciona una idea aproximada sobre si será o no pequeño o grande en Inventor.

Sugerencia

Tómese su tiempo para analizar con el usuario de Revit el proyecto o diseño para determinar el número de elementos más pequeño necesario para completar el diseño. Normalmente, usted tendría elementos con interfaces directas al diseño y, posiblemente, unos pocos elementos más para el contexto de visualización.

Cosas importantes para recordar

Es importante hablar con el proveedor de datos de Revit sobre los siguientes puntos:

• Para lograr un rendimiento óptimo, los archivos de Revit deben estar actualizados con la última versión de Revit.
• Las vistas 3D de Revit deben definirse por adelantado, en Revit.
• Inventor solo importa los elementos de Revit visibles.
• Describa la finalidad del diseño; el usuario de Revit puede informarle sobre la orientación y los elementos en conflicto.
• Ayude a definir los datos que necesita para el diseño a fin de asociarlos con los datos de Revit, como la ubicación de montaje, la orientación en el edificio, el acceso a sistemas como los eléctricos, los de fontanería y climatización.
• Asigne un nombre a la vista 3D para que pueda encontrarla fácilmente en la lista.
