Acerca de las representaciones de vista simplificadas de los ensamblajes

Utilice las herramientas de simplificación para reducir la complejidad del modelo con el propósito de acelerar las referencias a lo largo de todo el proceso de diseño.

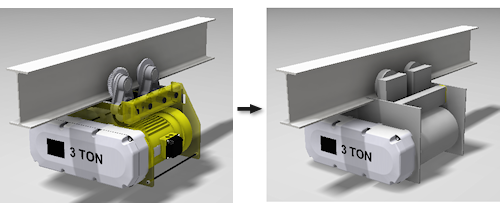

Cuando no necesite mostrar todos los detalles proporcionados en un archivo de pieza (.ipt) de un ensamblaje, cree una representación de vista sencilla del ensamblaje con únicamente la información fundamental, como los puntos de montaje. Utilice las herramientas de simplificación para reducir la complejidad del modelo con el propósito de acelerar y facilitar las referencias a lo largo de todo el proceso de diseño.

Por ejemplo, se puede simplificar un modelo para:

• Eliminar la propiedad intelectual de modo que el modelo se pueda compartir con los clientes sin que sea posible la ingeniería inversa.
• Mejorar el rendimiento.

Descripción del flujo de trabajo

1. Abra un archivo de ensamblaje (.iam). En la ficha Ensamblar, localice el panel Simplificación.
2. Haga clic en Simplificar vista y especifique los componentes que quiera incluir en la versión simplificada.
3. Utilice la opción Definir envolventes para reemplazar la geometría compleja.
4. Cuando tenga todo listo, combine los componentes en una pieza simplificada mediante Crear pieza simplificada.
