Configuraciones y representaciones

Utilice las configuraciones para mantener un conjunto o una serie común de diseños. Utilice las representaciones para controlar los aspectos de vista y posicionales del diseño.

Configuraciones

Utilice iParts e iAssemblies para administrar configuraciones de productos. Utilice los estados del modelo para administrar las fases de fabricación y las operaciones de nivel de ensamblaje o un conjunto de diseños.

Utilice iFeatures para crear familias de operaciones que se utilizan con frecuencia.
Utilice iParts e iAssemblies para crear familias de productos controladas por un modelo principal. Cada miembro tiene su propio número de pieza y otras propiedades, y se almacena en un archivo independiente que se puede administrar y lanzar. Los iAssemblies utilizan Excluir para eliminar miembros.
Utilice los estados del modelo para capturar fases de fabricación, operaciones de nivel de ensamblaje, versiones simplificadas o un conjunto de diseños en un único archivo. Cada miembro puede tener su propio número de pieza, lista de materiales y otras propiedades. Los estados del modelo utilizan Desactivar para eliminar miembros. Los miembros desactivados no participan en la lista de materiales ni consumen memoria. También puede utilizar Estados del modelo para crear una representación sustituta de un ensamblaje con el fin de reducir la sobrecarga o proteger la propiedad intelectual.

Editar ámbito

Los parámetros siguientes determinan el modo en que los estados del modelo, las iParts y los iAssemblies reaccionan a las modificaciones. Todos los miembros responden a las modificaciones cuando Editar ámbito de familia está activado. Cuando Editar ámbito de miembro está activado, solo el miembro activo responde a las modificaciones. Para cambiar la configuración del ámbito:

En la cinta de opciones, haga clic en la ficha Administrar panel Crear Editar ámbito de familia .

Cuando se activa Editar ámbito de familia, las operaciones o los componentes añadidos al miembro activo se añaden a todos los miembros. Las columnas de la tabla no se añaden en este modo.
En la cinta de opciones, haga clic en la ficha Administrar panel Crear Editar ámbito de miembro .

Cuando se activa Editar ámbito de miembro, las operaciones o los componentes añadidos al miembro activo no se añaden a todos los miembros. Las columnas de la tabla se añaden y eliminan en este modo.

Nota: La supresión es una operación global y omite el parámetro Editar ámbito de miembro. Para eliminar una operación o un componente y que no participe en el miembro activo, active Editar ámbito de miembro y edite la tabla.

Para eliminar miembros de la participación:

Utilizar la opción Desactivar en la tabla para los estados del modelo
Utilizar Excluir en la tabla para iAssemblies

También puede cambiar la configuración del ámbito en el navegador. Haga clic en Conmutar ámbito de edición para alternar entre Editar ámbito de miembro y Editar ámbito de familia.

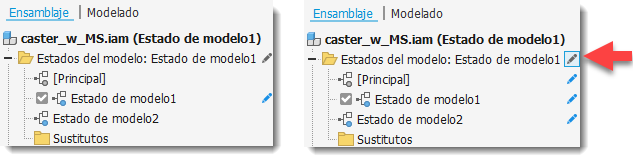

Editar ámbito de miembro aplica las modificaciones al miembro activo. Editar ámbito de familia aplica cambios a todos los miembros. En la imagen siguiente, la opción Editar ámbito de miembro está activada a la izquierda y la opción Editar ámbito de familia está activada a la derecha.

Representaciones

Utilice representaciones para mantener un grupo de estados guardados y atributos para un documento.

Utilice las representaciones de vista para guardar las configuraciones de visualización que pueda recordar por nombre cuando trabaje en el componente. Las vistas controlan la visibilidad, el color y otras propiedades relacionadas con la vista del componente.
Utilice Representaciones posicionales para configurar un ensamblaje en diferentes posiciones y estados.

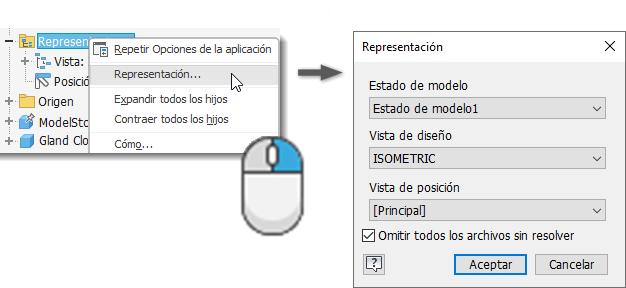

Sugerencia: Haga clic con el botón derecho en la carpeta Representaciones en el navegador para definir las representaciones deseadas.

¿Cómo sé la que tengo que utilizar?

El cuadro siguiente contiene una descripción de la utilización y áreas de impacto de las configuraciones y representaciones. Consulte esta información para determinar la combinación y el tipo adecuados que debe utilizar.

Herramienta	Vista	Posición	Estados del modelo	iParts/iAssemblies
Objetivo	Estado de visibilidad, anulaciones de color, posición de la cámara, vista seccionada, boceto, cota, anotación y visibilidad de la operación de trabajo	Mostrar los ensamblajes en estados o posiciones físicas diferentes	Cree piezas y ensamblajes vinculados a tabla en un único archivo.	El modelo principal genera piezas y ensamblajes vinculados a tablas. Cada miembro se almacena en un archivo independiente que se puede administrar y lanzar.
Archivos separados	No	No	No	Sí
Se utiliza para administrar	Visibilidad y otros atributos de vista	Valor de restricción, estado de fijación, valores de desfase de posición	Desactivación de operaciones y componentes, simplificación de ensamblaje (sustitutos)	Exclusión de componentes, desactivación de operaciones de pieza (y otras propiedades de configuración)
Efecto en ventana gráfica	Múltiple	Modifica la posición de los componentes del ensamblaje	La visualización del modelo cambia para reflejar el miembro activo	La visualización del modelo cambia para reflejar la fila activa de la tabla
Efecto en la lista de materiales del ensamblaje y en la lista de piezas del administrador de dibujos	Sí (es posible filtrar la lista de piezas para mostrar solamente los miembros de la vista de diseño)	No	Sí Los componentes desactivados no participan en la lista de materiales ni en la lista de piezas	Sí Los componentes excluidos no participan en la lista de materiales ni en la lista de piezas
Acceso con comandos del Administrador de dibujos	Vista base, Editar vista	Vista base, Editar vista (únicamente para Vista base)	Vista base, Editar vista (la vista puede mostrar cualquiera de las configuraciones definidas)	Vista base, Editar vista (la vista puede mostrar cualquiera de las configuraciones definidas)
Utilización en el administrador de dibujos	Creación de vistas personalizadas o especializadas sin reorganizar el ensamblaje. Acelere la generación de la vista, filtre la lista de piezas para mostrar solo los miembros de la vista de diseño	Visualización de ensamblajes en posiciones diferentes	Documentación de fases de fabricación, operaciones de ensamblaje o un conjunto de diseños	Documentación de variantes y familias de productos

Nota: *Las representaciones de vistas pueden reducir el consumo de la memoria gráfica y acelerar la creación de vistas porque las líneas ocultas no se calculan para los componentes invisibles. También pueden afectar a la memoria del sistema. Si se carga un ensamblaje con una representación de vista, no todas las partes del archivo o archivos invisibles se cargarán en la memoria. Sin embargo, si todos los componentes están activados, se cargarán todos los segmentos en la memoria. Una vez cargados, desactivar la visibilidad no descargará ninguna parte del archivo de la memoria.
