Creación de un sistema de coordenadas de usuario (SCU) personalizado

Es posible definir varios sistemas de coordenadas de usuario (SCU) en Autodesk Inventor.

Puede seleccionar un SCU al preparar los datos para la exportación mediante Colocación o Propiedades del autor. Así se garantiza que el modelo se importa con la orientación adecuada en la aplicación de destino.

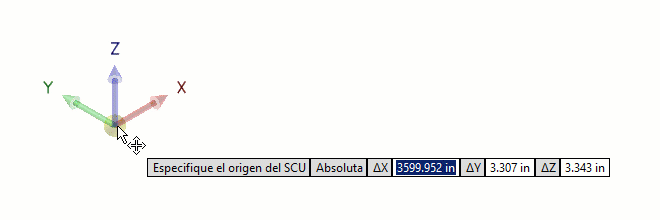

Colocar un SCU

En un modelo abierto, en el entorno de contenido de BIM:

1. En la cinta de opciones, en el panel Sistema de coordenadas, haga clic en SCU .
2. Pulse y arrastre un eje para girar el SCU alrededor del eje.
3. Pulse y arrastre un extremo de cota para desplazar el SCU en una dirección lineal.
4. Haga clic y arrastre la esfera, en la intersección de los ejes, para cambiar la posición del SCU en el espacio 3D.
5. Opcionalmente, en cualquier momento durante el proceso puede introducir las coordenadas X, Y y Z absolutas.
6. Cuando esté listo, haga clic con el botón derecho y seleccione Finalizar. El SCU define seis parámetros para sus valores de inserción posicional y de rotación.
