Para trabajar con estilos de sombreado

Puede editar un estilo de sombreado, definir ángulos de rotación por defecto, asignar materiales a los patrones de sombreado y partir el sombreado entorno a anotaciones.

Estilo de norma y Estilo de sombreado controlan el sombreado de los dibujos.

Los estilos de sombreado especifican atributos de sombreado, por ejemplo patrón o escala. Si edita un estilo de sombreado, cambian todos los objetos de sombreado que utilicen el cambio de estilo (sólo se conservan las modificaciones).

Puede asignar un estilo de sombreado al objeto de Sombreado de sección y al objeto de Sombreado del boceto en Valores por defecto de objeto. El estilo de sombreado se utiliza al crear una vista de corte o un sombreado de boceto.

La norma define los valores por defecto del patrón de sombreado de materiales y los valores predefinidos para el ángulo del sombreado de sección. Estas propiedades controlan el sombreado en vistas seccionadas y otros tipos de vistas de corte.

Edición de un estilo de sombreado

Edite el estilo de sombreado para definir los atributos de sombreado por defecto para sombreados de sección y de boceto.

1. Seleccione la ficha Administrar panel Estilos y normas Editor de estilos para abrir el Editor de estilos y normas.

2. En la lista de estilos, expanda Sombreado y, a continuación, pulse uno de los estilos de sombreado de la lista.

   Sugerencia: Para crear un estilo de sombreado, haga clic en Nuevo y escriba el nombre del nuevo estilo.

3. En el panel Estilo de sombreado, defina los atributos de sombreado:

   • Seleccione un patrón en la lista.
   • Establezca el patrón de Ángulo, Escala y Desplazamiento.
   • Seleccione Doble para crear una copia del sombreado con un giro de 90 grados.
   • Si lo desea, añada un comentario

4. Para añadir un patrón de sombreado a la lista:

   • Seleccione Otro en la lista de patrones.
   • En el cuadro de diálogo Patrón de sombreado, seleccione Ofrecido para el patrón de sombreado que se va a añadir a la lista de patrones.
   • Seleccione un patrón de sombreado que desee utilizar como patrón por defecto en Estilo de sombreado.
   • Pulse Aceptar para cerrar el cuadro de diálogo Seleccione el patrón de sombreado.

5. Para cargar patrones de sombreado desde un archivo PAT externo:

   • Seleccione Otro en la lista de patrones.
   • En el cuadro de diálogo Seleccione el patrón de sombreado, pulse Cargar.
   • En el cuadro de diálogo Cargar patrones de sombreado, pulse el botón Explora los directorios para mostrar el cuadro de diálogo Seleccionar archivo de patrón de sombreado.
   • En el cuadro de diálogo Seleccionar archivo de patrón de sombreado, busque un archivo con la extensión PAT, selecciónelo y pulse Abrir. Los patrones de sombreado válidos del archivo PAT se muestran en el cuadro de diálogo Cargar patrones de sombreado.
   • Seleccione uno o más de los patrones de sombreado para cargar y pulse Aceptar.
   • En el cuadro de diálogo Seleccionar archivo de patrón de sombreado, seleccione Ofrecido para los patrones de sombreado que desee añadir a la lista de patrones en los cuadros de diálogo relativos a sombreado.
   • Seleccione un patrón de sombreado que desee utilizar como patrón por defecto en Estilo de sombreado.
   • Pulse Aceptar para cerrar el cuadro de diálogo Seleccione el patrón de sombreado.

6. Pulse Guardar para guardar los cambios en el documento actual y, a continuación, pulse Terminar para cerrar el cuadro de diálogo.

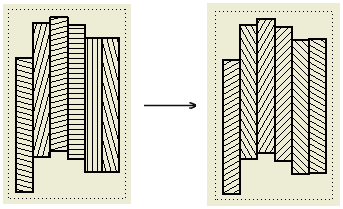

Definición de ángulos de rotación para patrones de sombreado en vistas seccionadas

Se especifican ángulos de sombreado de sección por defecto para vistas de corte la ficha General del panel Estilo de norma. La rotación de sombreado final en vistas de corte incluye la sección del ángulo de sombreado por defecto y el ángulo de rotación definido en el estilo de sombreado.

1. Seleccione la ficha Administrar panel Estilos y normas Editor de estilos para abrir el Editor de estilos y normas.

2. En la lista de estilos, expanda Sombreado y, a continuación, pulse uno de los estilos de sombreado de la lista.

3. En la ficha General en la ventana Norma, seleccione Ángulo de sombreado de sección en la lista de valores predefinidos.

4. Edite la lista de ángulos de rotación. Pulse Nuevo para añadir un ángulo de rotación a la lista. Pulse Suprimir para eliminar un ángulo de rotación de la lista.

   Nota: Los ángulos en la lista de valores predefinidos utilizan la unidad de grados de ángulo. Puede introducir grados o radianes para especificar la unidad en el cuadro de diálogo Añadir nuevo ángulo de sombreado. Los valores en radianes se convierten automáticamente a grados tras pulsar Aceptar o Aplicar en el cuadro de diálogo Añadir nuevo ángulo de sombreado.

5. Pulse Guardar para guardar los cambios y pulse Terminar para cerrar el Editor de estilos y normas.

Asignación de materiales a patrones de sombreado

La asignación entre materiales y patrones de sombreado determina los patrones de sombreado en vistas de corte. Si un material no tiene especificado ningún patrón de sombreado, se utiliza el patrón de sombreado del estilo de sombreado actual.

1. Seleccione la ficha Administrar panel Estilos y normas Editor de estilos para abrir el Editor de estilos y normas.

2. En la lista de estilos, expanda Norma y, a continuación, pulse una de las normas de la lista.

3. Haga clic en la ficha Valores por defecto de patrón de sombreado de material de la ventana Norma.

4. En la lista Patrón de sombreado por defecto, seleccione el patrón de sombreado por defecto para un nuevo material añadido en la asignación.

5. Cree una lista de materiales en la tabla de asignación:

   • Importe materiales desde archivos de pieza (haga clic en Desde archivo...) o desde la biblioteca de materiales (haga clic en Desde biblioteca).

     Sugerencia: Cambie la opción Estilo de sombreado por defecto para que se corresponda con el patrón de sombreado que desea para los materiales importados.

   • Añada materiales a la lista manualmente: pulse la última fila de la tabla e introduzca el nombre del material.

   • Para cambiar el nombre de un material, seleccione la fila correspondiente y escriba el nuevo nombre del material.

   • Para suprimir un material de la tabla de asignaciones, selecciónelo, pulse con el botón derecho del ratón en la ventana y elija Suprimir.

6. Asigne materiales a patrones de sombreado:

   • Para cambiar la asignación de un material, pulse el campo Patrón de sombreado y seleccione un nuevo patrón de sombreado en la lista.
   • Para cambiar la asignación de varios materiales al mismo tiempo, utilice CTRL o MAYÚS para crear una selección múltiple. A continuación, pulse el campo Patrón de sombreado correspondiente a uno de los materiales seleccionados y seleccione un nuevo patrón de sombreado en la lista.

7. Pulse Guardar para guardar los cambios en el documento actual y, a continuación, pulse Terminar para cerrar el cuadro de diálogo.

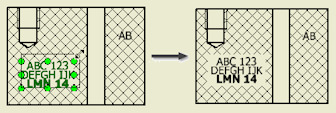

División de sombreado en anotaciones de dibujo

Seleccione la opción Delimitador de sombreado cruzado en la ficha Dibujo del cuadro de diálogo Parámetros del documento, con el fin de dividir un sombreado en las anotaciones de dibujo en vistas de corte.

Notas:

• Para activar la delimitación en símbolos definidos por el usuario, seleccione la opción Delimitador de símbolos para ejemplares de símbolos individuales.
• La delimitación de sombreado cruzado no es compatible con referencias parciales ni vistas isométricas.
