Procedimiento para crear presentaciones para un modelo

Cree un archivo de presentación (IPN) e inserte un modelo en la primera escena. Cree más escenas para trabajar con diferentes modelos de origen o conjuntos diferentes de representaciones en un archivo de presentación.

Novedades: 2025

1. Para crear un archivo de presentación:

   • En el menú de la aplicación: haga clic en Archivo Nuevo. En Crear nuevo archivo, seleccione la plantilla IPN por defecto o busque y seleccione otra plantilla IPN y haga clic en Crear.
   • En un archivo de ensamblaje : haga clic con el botón derecho en el nombre del ensamblaje en el navegador y seleccione Crear presentación en el menú contextual. La vista se basa en la última representación de vista de diseño activa.

2. En el cuadro de diálogo Insertar, busque y seleccione un archivo de modelo que se va a insertar en la primera escena.

3. Para especificar las representaciones de modelo, en el cuadro de diálogo Seleccionar ensamblaje, haga clic en Opciones. A continuación, en el cuadro de diálogo Opciones para abrir archivos:

   • Seleccione una representación de estado del modelo.

   • Seleccione una representación de vista de diseño.

   • Seleccione Asociativo para conservar un vínculo a la representación de vista de diseño del archivo del modelo. Si se edita la representación de vista de diseño, el modelo de la vista de presentación se actualiza con las modificaciones.

     Nota: Puede anular la configuración del modelo en las escenas IPN vinculadas con las representaciones de la vista de diseño. Las propiedades anuladas se conservan en el IPN e ignoran las actualizaciones del modelo de origen.

   • Anule la selección de Asociativo para romper el vínculo entre la representación de vista de diseño y el archivo IPN.

   • Seleccione una representación posicional.

   • Haga clic en Aceptar para cerrar el cuadro de diálogo Opciones para abrir archivos.

4. Haga clic en Abrir para insertar el modelo en el archivo de presentación.

Procedimiento para añadir una escena a una presentación

En el navegador del modelo, haga clic con el botón derecho del ratón en el nodo raíz y, a continuación en Crear escena. A continuación, seleccione un archivo de modelo de origen y las representaciones del modelo y haga clic en Abrir.

Puede copiar una escena y pegarla en la presentación. El modelo de origen y todos los movimientos y acciones de la escena de origen se incluyen en la copia. Puede cambiar el nombre de las escenas utilizando las convenciones de denominación.

Procedimiento para insertar manualmente un modelo en una escena

Al crear una presentación, no es necesario seleccionar el modelo inmediatamente. Puede guardar el archivo vacío y añadir un modelo más tarde.

1. En la barra de herramientas de acceso rápido, haga clic en Presentación.
2. Cancele el cuadro de diálogo Abrir y guarde el archivo con el nombre que prefiera.
3. Vuelva posteriormente, abra el archivo y, en la cinta de opciones, haga clic en Presentación Modelo Insertar modelo.
4. Especifique la representación que va a utilizar y el estado de asociatividad que prefiere.
5. Haga clic en Aceptar.

Trabajo con representaciones de vista de diseño en una escena

Al crear una escena, seleccione una representación de vista de diseño que desee utilizar y defina la opción Asociativo.

Para cambiar las representaciones de vista de diseño o la opción Asociativo de una escena existente, haga clic con el botón derecho del ratón en la escena del navegador y, a continuación, en Representaciones. A continuación, edite los parámetros del cuadro de diálogo Representaciones y haga clic en Aceptar.

Para editar la visibilidad de los componentes o la opacidad en una escena de presentación asociada a una representación de vista de diseño, rompa la asociatividad o anule la propiedad. En el cuadro de mensaje, seleccione:

• Rompa para cancelar la asociatividad entre la escena y la representación de vista de diseño de origen. El botón Partir borra la opción Asociativo en el cuadro de diálogo Representaciones de la escena actual.
• Anule para bloquear la asociatividad de la vista de diseño de la propiedad editada. La opción Asociatividad permanece seleccionada en la escena. Si la representación de vista de diseño del ensamblaje original cambia, todas las anulaciones de la propiedad se mantienen y solo los valores originales de la propiedad se actualizan.

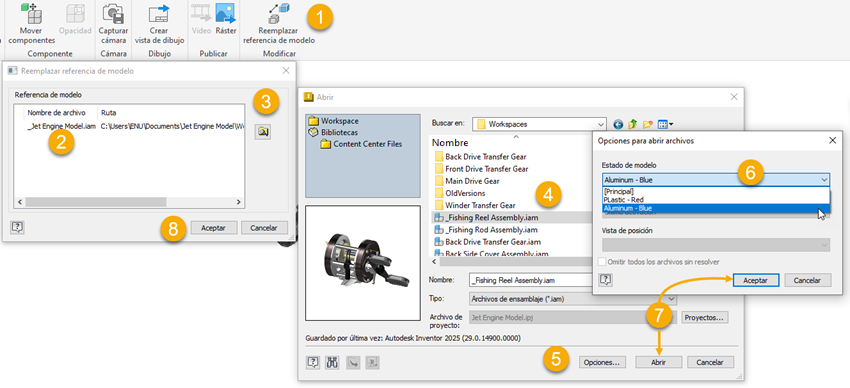

Reemplazar referencia de modelo en presentación

Reemplace el archivo de ensamblaje actual por otro ensamblaje.

1. En la cinta de opciones, haga clic en la ficha Presentación panel Modificar Reemplazar referencia de modelo .
2. En el cuadro de diálogo Reemplazar referencia de modelo, seleccione el modelo que se va a reemplazar.
3. Haga clic en Seleccionar nuevo modelo para acceder al cuadro de diálogo Abrir.
4. Busque y seleccione la imagen de reemplazo.
5. (Opcional) Haga clic en el botón Opciones en la parte inferior del cuadro de diálogo.
6. (Opcional) Seleccione el estado del modelo que desea utilizar en la presentación.
7. Haga clic en Aceptar, en Abrir y en Sí.
8. En el cuadro de diálogo Reemplazar referencia de modelo, haga clic en Aceptar.
