Crear una regla para añadir restricciones directamente a caras y aristas

En primer lugar, asigne un nombre a una cara o una arista y, a continuación, cree una regla que añada las restricciones directamente a una cara o arista con esos nombres.

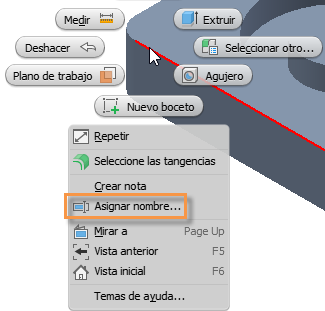

1. En un archivo de pieza, haga clic con el botón derecho en la geometría que está o estará restringida para otra pieza y seleccione Asignar nombre.

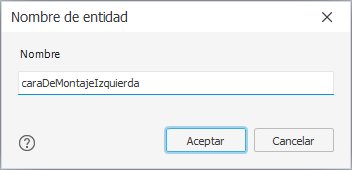

2. Introduzca un nombre descriptivo a la geometría restringida para facilitar su identificación en el editor de reglas.

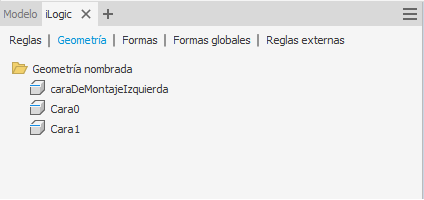

El nombre asignado se muestra en la ficha Geometría en el navegador de iLogic y en la geometría de la ventana gráfica (solo archivo de pieza).

3. En el archivo de ensamblaje, en el cuadro de diálogo Editar regla de la ficha Modelo, seleccione varios nombres de pieza, haga clic con el botón derecho y seleccione Capture.Current.State (componentes Constraints.Add) en el menú contextual.

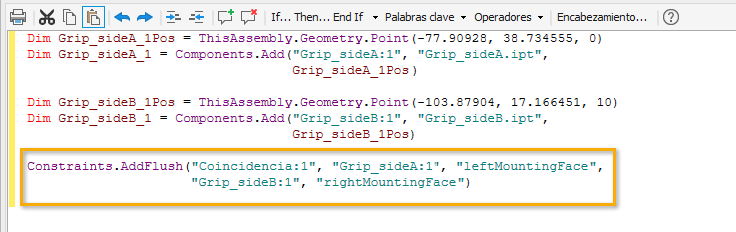

   El editor de reglas se rellena con la nueva regla. La restricción se volverá a crear cada vez que se ejecute la regla.

   Nota: Si no se ha asignado un nombre a la geometría en el archivo de pieza, el editor de reglas crea una designación genérica para la geometría.
