Verifique y dimensione el comportamiento de las vigas de acero compuestas según la norma ANSI/AISC 360-10.

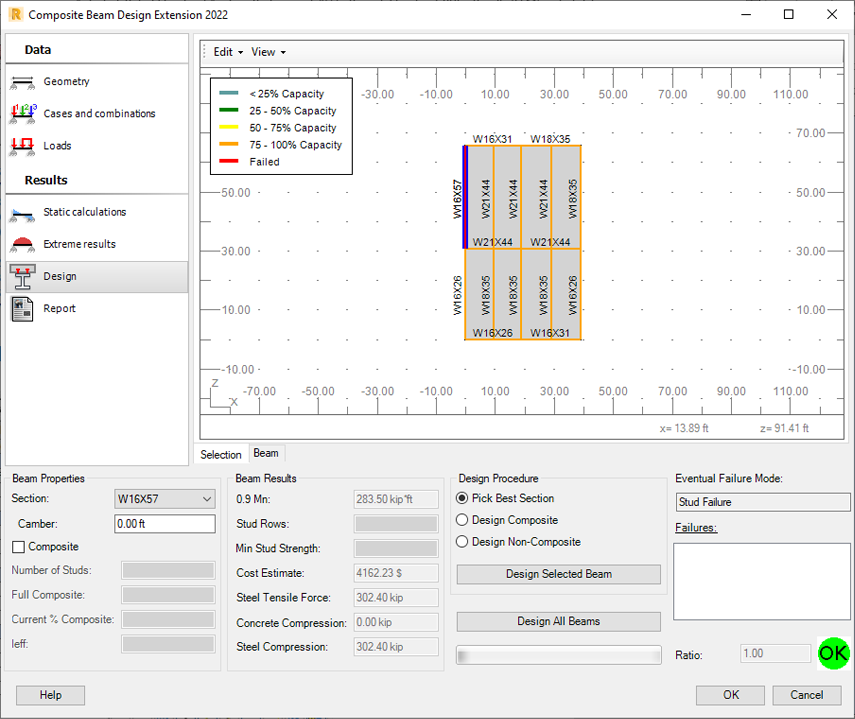

Utilice la ficha Diseño para especificar los siguientes parámetros de diseño:
- Sección
Para comprobar el comportamiento de la viga, puede seleccionar diferentes secciones en la lista Sección. Se verifican al instante:
indica que una sección no cumple los requisitos de diseño de la norma ANSI/AISC 360-10. El campo Errores muestra información sobre los parámetros de viga incorrectos. Seleccione otra sección.
indica que una sección cumple los requisitos de diseño de la norma ANSI/AISC 360-10.
- Contraflecha
Escriba el valor de contraflecha. Si el campo Contraflecha está inactivo, actívelo:
- Seleccione Editar
Configuración de compuestos.
- En el cuadro de diálogo Configuración de compuestos, seleccione la ficha Flechas y contraflecha.
- Seleccione Diseñar viga con contraflecha.
Puede modificar el valor de contraflecha dentro del rango de parámetros de contraflecha especificado en esta ficha.
- Seleccione Editar
- Compuesto
Seleccione esta opción para diseñar una viga como compuesta. Solo es posible si se producen momentos positivos en la viga. Si se producen momentos negativos, la opción de Compuesto está inactiva.
Si selecciona el procedimiento Diseñar compuesto, la opción Compuesto se selecciona automáticamente. Si selecciona el procedimiento Diseñar no compuesto, se anula la selección de esta opción automáticamente.
- Número de entramados
El campo Número de entramados está activo si se selecciona la opción Compuesto. Por defecto, muestra el número mínimo necesario de entramados para la viga seleccionada. Puede aumentar este valor.
Además, hay dos parámetros de entramado de solo lectura:
- Compuesto completo. Número de entramados necesarios para lograr la acción compuesta completa entre la viga y la losa.
- % actual de compuesto. Muestra el porcentaje de acción compuesta alcanzado con el número de entramados actual.
- Procedimientos de diseño. Utilícelos para seleccionar la sección óptima.
- Seleccionar la mejor sección. En función del comportamiento de la viga, se utiliza uno de los procedimientos restantes: Diseñar compuesto o Diseñar no compuesto. Consulte Supuestos de diseño.
- Diseñar compuesto. Trata la sección como una viga en T (viga de acero compuesta por una losa de hormigón armado). Puede utilizar este procedimiento para las vigas que se pueden diseñar como compuestas. Consulte Supuestos de diseño.
- Diseñar no compuesto. Trata la sección como una sección de viga de acero. La losa de hormigón armado no se incluye en los cálculos.
- Opciones de diseño. Para iniciar el diseño, haga clic en una de las siguientes opciones:
- Diseñar viga seleccionada. Selecciona automáticamente la sección, el número de entramados y la contraflecha óptimos para la viga seleccionada en el visor gráfico.
- Diseñar todas las vigas. Selecciona automáticamente la sección, el número de entramados y la contraflecha óptimos para todas las vigas seleccionadas en función de las fuerzas internas resultantes del método de cálculo de fuerzas seleccionado.
Los resultados de diseño incluyen los siguientes elementos:
- Distribución uniforme de entramados
- Distribución segmentada de entramados
- Sección diseñada
- Resistencia a la flexión
- Momento máximo
- Filas de entramados
- Resistencia del entramado
- Esfuerzo de tracción de acero
- Presupuesto
- Esfuerzo de compresión en hormigón
- Esfuerzo de compresión en acero
- Fallos
- Relación
Además, el visor gráfico presenta los entramados diseñados en la viga.
Una vez finalizado el diseño, haga clic en Aceptar para actualizar el modelo de Robot con los cambios en la sección, el número de entramados y la contraflecha y cierre la extensión.
Mostrar Descripción de la barra Nombres de las barras.
Después de actualizar el modelo, en Robot, realice los cálculos estáticos. A continuación, repita el diseño en Composite Beam Design Extension con los resultados actualizados de los cálculos estáticos.
