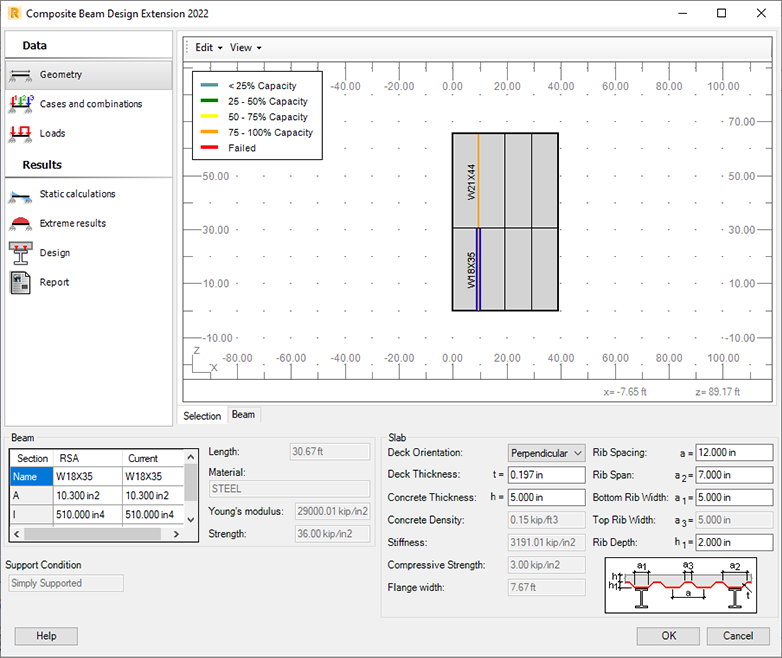

Geometría

Utilice la ficha Geometría para lo siguiente:

Revisar los datos de geometría de viga del modelo de Robot.

Especifique la orientación de la plataforma para determinar el espesor eficaz de la losa (según ANSI/AISC 360-10 I3.2c). Consulte Orientación de la losa.

• Perpendicular

  Seleccione esta opción para omitir el hormigón debajo de la parte superior de los nervios del tablero del espesor eficaz de la losa (según ANSI/AISC 360-10 I3.2c).

• Paralelo

  Seleccione esta opción para incluir el hormigón de los nervios del tablero en el cálculo de espesor eficaz de la losa (según ANSI/AISC 360-10 I3.2c). Puede seleccionar la opción Paralelo si el tablero es paralelo a la viga o casi.

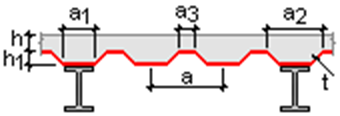

Especificar dimensiones de una pletina trapezoidal

Nota: La modificación de los parámetros de la pletina trapezoidal en la ficha Geometría no modifica estos parámetros en el modelo de Robot.

• Espesor del tablero (t)
• Espesor del hormigón (h)
• Separación de los nervios (a)
• Tramo de nervios (a2)
• Anchura del nervio inferior (a1)
• Anchura del nervio superior (a3)
• Profundidad del nervio (h1)

Si se encuentra en el modelo de Robot, seleccione uno de los siguientes tipos de losa ortotrópica:

• Losa compuesta por una pletina trapezoidal
• Losa sobre pletina trapezoidal

La extensión lee estos parámetros del modelo y rellena los campos automáticamente. Para una losa de una pletina trapezoidal, el valor del espesor de la pletina es 0, ya que no se ha definido para este tipo de losa. Consulte Tipos de geometría de losa disponibles.

Si define una losa de hormigón armado en el modelo, los campos con parámetros de pletina trapezoidal se rellenan automáticamente con ceros. Puede especificar los valores de estos parámetros.

Revise los diagramas de esfuerzos cortantes, momentos y desplazamientos de la viga.

Para acceder a los diagramas de vigas, haga clic en la ficha Viga en la ventana gráfica.
